Аналоговый входной модуль GRV-IMA-24
с 24 входами/выходамитокадля автоматизации процесса

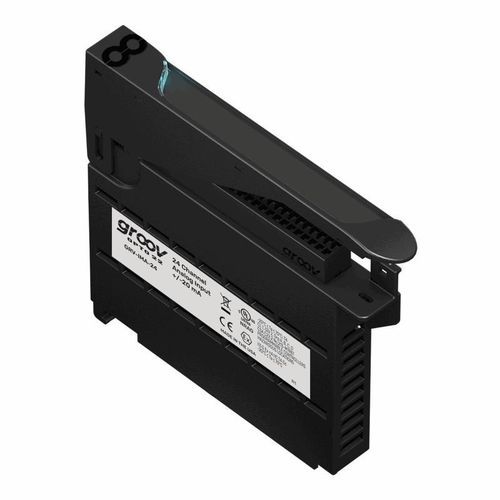

Аналоговый входной модуль - GRV-IMA-24 - Opto 22 - с 24 входами/выходами / тока / для автоматизации процесса
Аналоговый входной модуль - GRV-IMA-24 - Opto 22 - с 24 входами/выходами / тока / для автоматизации процесса
Аналоговый входной модуль - GRV-IMA-24 - Opto 22 - с 24 входами/выходами / тока / для автоматизации процесса - изображение - 2
Аналоговый входной модуль - GRV-IMA-24 - Opto 22 - с 24 входами/выходами / тока / для автоматизации процесса - изображение - 3
Аналоговый входной модуль - GRV-IMA-24 - Opto 22 - с 24 входами/выходами / тока / для автоматизации процесса - изображение - 4
Аналоговый входной модуль - GRV-IMA-24 - Opto 22 - с 24 входами/выходами / тока / для автоматизации процесса - изображение - 5
Аналоговый входной модуль - GRV-IMA-24 - Opto 22 - с 24 входами/выходами / тока / для автоматизации процесса - изображение - 6
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип сигнала
аналоговый
Число входов/выходов
с 24 входами/выходами
Место применения
тока, для автоматизации процесса, для датчика, для сбора данных, для системы наблюдения
Монтаж
на DIN-рейке
Другие характеристики
конфигурируемый, модульный

Описание

Обзор

  • GRV-IMA-24 — модуль аналогового входа groov EPIC, обеспечивающий 24 канала точного входа тока с настраиваемыми программно диапазонами на канал.
  • Предназначен для промышленного управления, оборудования OEM, мониторинга процессов, мониторинга энергопотребления, прогнозного обслуживания, удаленных установок, SCADA и IIoT.


Применение

  • Производители OEM и машиностроение
  • Автоматизация и управление процессами
  • Мониторинг электроэнергии и мощности
  • Удаленные установки: вода/стоки, нефтегаз
  • Сбор данных для SCADA и IIoT


Ключевые характеристики

  • 24 независимых аналоговых входных канала тока.
  • Выбираемые на канал диапазоны: ±20 mA, 0–20 mA и 4–20 mA (настройка программно).
  • Крышка модуля со светодиодом состояния и сенсорной панелью для отображения информации о модуле и схемы подключения на процессоре groov EPIC.
  • Установка в шасси groov EPIC рядом с другими модулями groov I/O и процессором GRV-EPIC-PR1.
  • Аппаратные и программные фильтры; высокая точность и сильное подавление синфазных помех для промышленных сигналов.


Технические характеристики

  • Количество каналов: 24.
  • Диапазоны входа (на канал): -20 до +20 mA; 0 до 20 mA; 4 до 20 mA.
  • Пределы перегрузки: -22 mA до +22 mA; 0,0 до 22,0 mA; 2,0 mA до 22,0 mA (в зависимости от выбранного диапазона).
  • Разрешающая способность: 0.02 µA (20 бит).
  • Точность: ±20 µA.
  • Падение входного напряжения (номинал, импеданс ±20%): 5.5 V номинал @ 20 mA (≈275 Ω).
  • Аппаратный входной фильтр: -3 dB при 140 Hz.
  • Фильтрация аналоговых данных: -3 dB @ 2.4 Hz / -25 dB @ 60 Hz; программные фильтры: простое скользящее среднее (1–32 измерения) и взвешенное среднее (1–4096 на модуль).
  • Время обновления данных: 450 ms (время отклика на ступень = 450 ms × значение SMA; SMA по умолчанию = 4).
  • Синфазное подавление: > -120 dB.
  • Максимально выживаемый вход: ±32 V.
  • Изоляция (поле-к-логике): 300 V рабочее, 1500 V переходное (1 минута).
  • Изоляция (канал-канал): 300 V между группой A (каналы 0–11) и группой B (каналы 12–23).
  • Потребление шасси: 1.0 W (модуль).
  • Минимальные версии ПО/прошивки: прошивка groov EPIC 1.0.0; PAC Project 10.0000; Library Package для CODESYS 1.0.0.0.
  • Размер провода: 28–14 AWG; длина снятия изоляции: 8–9 мм.
  • Крутящий момент для винтов: винт разъема 2.5 in-lb (0.28 N·m); фиксирующий винт 3.5 in-lb (0.4 N·m).
  • Рабочая температура: -20 °C до +70 °C; хранение: -40 °C до +85 °C.
  • Относительная влажность (без конденсации): 5–95%.
  • MTBF (мин., 25 °C): 1.2 миллиона часов.


Соответствие и гарантия

  • Дважды протестировано на заводе; сертификация UL/cUL (Class 1, Div 2); CE: ATEX Category 3 Zone 2; RoHS; DFARS; CB Scheme; UKCA.
  • Большинство модулей имеют пожизненную гарантию.
