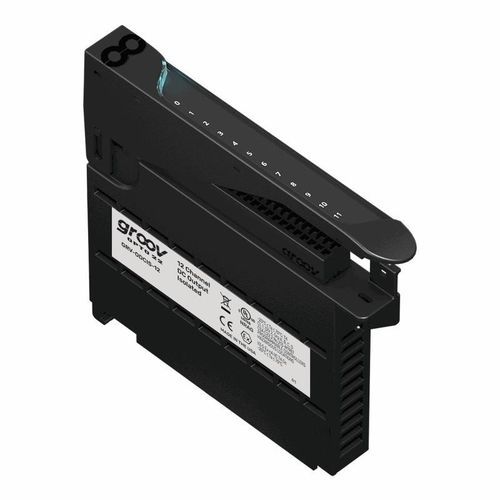

Цифровой выходной модуль GRV-ODCIS-12

10 цифровых выходовEPICдля автоматизации процесса

Обзор
GRV-ODCIS-12 — цифровой модуль DC-выхода groov EPIC®, обеспечивающий 12 изолированных каналов для включения/выключения отдельных DC-нагрузок. Поддерживает диапазон напряжения 5–60 VDC, оснащён индикаторами по каналам и индикатором состояния модуля с сенсорной площадкой, которая отображает информацию о модуле и схему подключения на процессоре groov EPIC. Модуль монтируется в шасси groov EPIC вместе с другими I/O-модулями и процессором GRV-EPIC-PR1.

Ключевые характеристики

• 12 изолированных DC-выходных каналов (каждый канал переключает отдельную DC-нагрузку)
• Диапазон напряжения: 5–60 VDC (номинально 5–48 VDC)
• Изоляция канал-канал и поле-логика: 300 V рабочее, 1500 V переходное (1 минута)
• Индикаторы для каждого канала для отладки; индикатор на крышке модуля и сенсорная площадка отображают информацию о модуле и схему подключения на процессоре groov EPIC
• Только включение/выключение (без функций суммирования/импульсации в этой модели)
• Устанавливается в шасси groov EPIC вместе с другими I/O-модулями и процессором GRV-EPIC-PR1
• Сертифицировано UL/cUL; соответствует требованиям ATEX, Low Voltage, EMC CE и UKCA
• Дважды проверено на заводе перед отправкой; большинство модулей имеют пожизненную гарантию

Области применения

• OEM и конструкторы машин
• Управление процессами и мониторинг оборудования
• Мониторинг электроэнергии и мощности
• Предиктивное обслуживание и удалённые установки (вода/стоки, нефть и газ)
• SCADA и промышленный IoT

Технические характеристики

• Модель: GRV-ODCIS-12
• Количество каналов: 12
• Диапазон напряжения (номинал): 5–48 VDC
• Диапазон напряжения (макс): 5–60 VDC
• Номинальный ток: 400 mA на канал или 4.8 A на модуль (при 70 °C)
• Пиковый ток: 5 A пиковый в течение 1 секунды
• Рекомендуемый макс. предохранитель (быстродействующий) или автомат: 3 A 60 VDC / канал, 6 A 60 VDC / модуль
• Минимальная нагрузка: 20 mA
• Падение напряжения на выходе: 1.2 V макс.
• Ток утечки в выключенном состоянии: 1 mA при 60 V
• Пиковое блокирующее напряжение: 60 V
• Период TPO: N/A для GRV-ODCIS-12 (функция доступна в GRV-ODCI-12)
• Время включения/выключения: N/A для GRV-ODCIS-12
• Изоляция (поле-логика): 300 V рабочее, 1500 V переходное (1 минута)
• Изоляция (канал-канал): 300 V рабочее, 1500 V переходное (1 минута)
• Потребление шасси: 1.2 W
• Минимальная версия прошивки groov EPIC: 1.0.0
• Минимальная версия PAC Project: 10.0000
• Минимальная версия Library Package для CODESYS: 1.0.0.0
• Размер провода: 28–14 AWG
• Длина зачистки провода: 0.315–0.354 inches (8–9 mm)
• Момент затяжки, винт разъёма: 2.5 in-lb (0.28 N·m)
• Момент затяжки, прижимной винт: 3.5 in-lb (0.4 N·m)
• Температура эксплуатации: -20 °C до +70 °C
• Температура хранения: -40 °C до +85 °C
• Относительная влажность (без конденсации): 5–95%
• MTBF (минимум, 25 °C): 1.2 миллиона часов
• Сертификаты: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) и RoHS; DFARS; CB Scheme; UKCA
• Гарантия: Lifetime
