Аналоговый входной модуль GRV-ITMI-8
8 каналов8 аналоговых входовEPIC

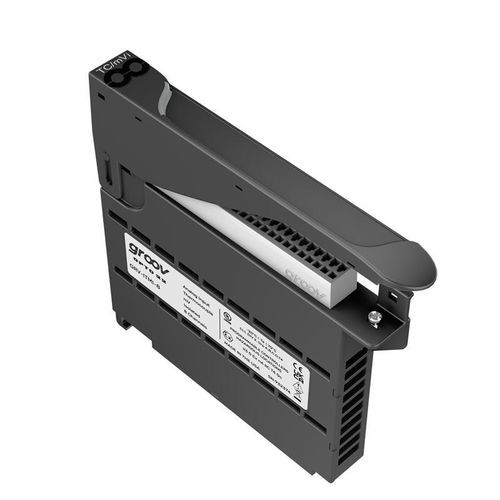

Аналоговый входной модуль - GRV-ITMI-8 - Opto 22 - 8 каналов / 8 аналоговых входов / EPIC
Аналоговый входной модуль - GRV-ITMI-8 - Opto 22 - 8 каналов / 8 аналоговых входов / EPIC
Аналоговый входной модуль - GRV-ITMI-8 - Opto 22 - 8 каналов / 8 аналоговых входов / EPIC - изображение - 2
Аналоговый входной модуль - GRV-ITMI-8 - Opto 22 - 8 каналов / 8 аналоговых входов / EPIC - изображение - 3
Аналоговый входной модуль - GRV-ITMI-8 - Opto 22 - 8 каналов / 8 аналоговых входов / EPIC - изображение - 4
Аналоговый входной модуль - GRV-ITMI-8 - Opto 22 - 8 каналов / 8 аналоговых входов / EPIC - изображение - 5
Аналоговый входной модуль - GRV-ITMI-8 - Opto 22 - 8 каналов / 8 аналоговых входов / EPIC - изображение - 6
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип сигнала
аналоговый
Число входов/выходов
8 каналов, 8 аналоговых входов
Формат
EPIC
Место применения
напряжения, для термопары, для измерения температуры
Другие характеристики
конфигурируемый

Описание

Обзор

  • GRV-ITMI-8 — аналоговый входной модуль для системы groov EPIC, принимающий сигналы от термопар или в милливольтах (mV) и обеспечивающий изоляцию каналов для высокоточных измерений в промышленных системах управления и мониторинга.


Ключевые характеристики

  • 8 независимых, индивидуально настраиваемых входных каналов для термопар (ITS90: B, E, J, K, N, R, S, T) или выбираемых mV-диапазонов.
  • Изоляция канал-канал (каналы не имеют общих соединений), что позволяет использовать заземленные датчики и снижать помехи.
  • Выбираемые mV-диапазоны: ±1200 mV, ±600 mV, ±300 mV, ±150 mV, ±75 mV, ±50 mV, ±25 mV.
  • Индикатор состояния LED и сенсорная панель, отображающая информацию о модуле и схему подключения на процессоре groov EPIC.
  • Сертификации: UL/cUL, ATEX, директивы по низкому напряжению и ЭМС CE, UKCA; проверен на заводе, пожизненная гарантия для большинства модулей.


Технические характеристики

  • Количество каналов: 8
  • Типы входа: термопара (B, E, J, K, N, R, S, T) или милливольт (mV)
  • Диапазоны входных mV: ±1200.0 mV, ±600.0 mV, ±300.0 mV, ±150.0 mV, ±75.0 mV, ±50.0 mV, ±25.0 mV
  • Пределы перегрузки (±10%): ±1320.0 mV, ±660.0 mV, ±330.0 mV, ±165.0 mV, ±82.5 mV, ±55.0 mV, ±27.5 mV
  • Разрешающая способность: диапазон mV / 1 048 576 (20 бит)
  • Точность (mV-диапазоны): 0,1% от диапазона (примеры: ±1200 µV, ±600 µV, ±300 µV, ±150 µV, ±75 µV, ±50 µV)
  • Точности термопар (по умолчанию / калибровано пользователем / разрешение): B: 5,0 °C / 3,0 °C @250 °C / 0,05 °C; E: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; J: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; K: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; N: 3,0 °C / 0,8 °C @0 °C / 0,05 °C; R: 5,0 °C / 2,5 °C @250 °C / 0,05 °C; S: 5,0 °C / 3,0 °C @250 °C / 0,05 °C; T: 3,0 °C / 0,5 °C @0 °C / 0,05 °C
  • Компенсация холодного спая: Автоматическая
  • Аналоговая аппаратная фильтрация: -3 dB @ 14 Hz; -25 dB @ 60 Hz
  • Программная фильтрация: Simple Moving Average (SMA) и взвешенное среднее; окно SMA конфигурируется (1–32 показания или расширенные настройки)
  • Время обновления данных: mV-диапазоны = 100 ms; диапазоны T/C = 200 ms
  • Время отклика на ступень: 16,5 ms × значение SMA (например, 0,53 с @ 32 SMA; SMA по умолчанию = 8)
  • Подавление синфазного сигнала: > -120 dB
  • Входное сопротивление: 100 MΩ
  • Индикаторы качества: вне диапазона, обрыв термопары
  • Изоляция (поле-к-логике): 300 V рабочее, 1500 V переходное (1 минута)
  • Изоляция (канал-канал): 300 V рабочее, 1500 V переходное (1 минута)
  • Потребление шасси: 1,4 W
  • Рабочая температура: -20 °C до +70 °C; хранение: -40 °C до +85 °C; относительная влажность (без конденсации): 5–95%
  • Размер провода: 28–14 AWG; длина оголения: 8–9 mm; момент затяжки клеммного винта: 2,5 in-lb (0,28 N·m); момент затяжки прижимного винта: 3,5 in-lb (0,4 N·m)
  • MTBF (25 °C): 1,2 Mhrs


Соответствие и совместимость

  • Минимальная версия прошивки groov EPIC: 1.0.0
  • Минимальная версия PAC Project: 10.0000
  • Минимальный пакет библиотеки CODESYS: 1.0.0.0
  • Сертификации: UL/cUL (Class 1, Div 2), CE (ATEX Категория 3, Зона 2), RoHS, DFARS, CB Scheme, UKCA
  • Гарантия: Пожизненная для большинства модулей; тестируется на заводе перед отправкой
