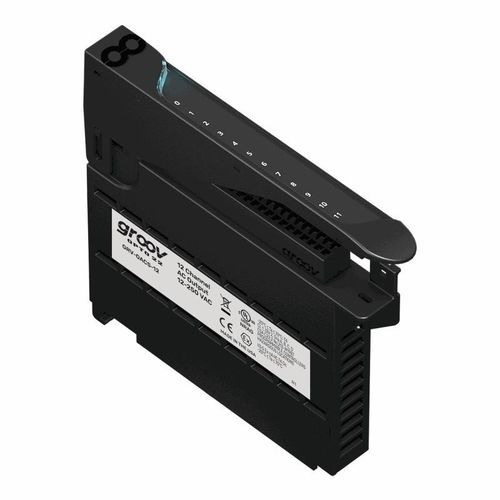

Цифровой выходной модуль GRV-OACS-12

12 выходовEPICдля автоматизации процесса

Обзор

GRV-OACS-12 — это цифровой модуль дискретных AC-выходов для groov EPIC®, обеспечивающий 12 каналов включ/выключение для коммутации AC-нагрузок от 12 до 250 VAC. Предназначен для простых задач включ/выключение, оснащён защитой от переходных процессов и коммутацией по нулю для минимизации коммутационных переходных процессов.

Совместимость и работа

Модуль устанавливается на шасси groov EPIC с процессором GRV-EPIC-PR1. Крышка модуля содержит светодиодный индикатор состояния и сенсорную панель; при касании панели процессор groov EPIC отображает информацию о модуле, характеристики и схему подключения.

Технические характеристики

• Количество каналов: 12
• Сетевое напряжение: 12–250 VAC
• Номинальный ток канала: 0,5 A на канал
• Рекомендуемый максимальный предохранитель или автомат: 2 A 250 VAC на канал; 6 A 250 VAC общий
• Минимальный ток нагрузки: 20 mA
• Падение напряжения на выходе: 1 V
• Ток утечки в отключенном состоянии при номинальном напряжении (60 Hz): 1,25 mA @ 240 VAC; 0,7 mA @ 120 VAC
• Пиковое блокирующее напряжение: 500 V
• Рабочая частота: 40–60 Hz, 400 Hz
• Время включения: ≤ 1/2 цикла (нулевой переход)
• Время выключения: ≤ 1/2 цикла (нулевой переход)
• Период TPO: N/A для GRV-OACS-12
• Индикация качества: Нет
• Изоляция (поле-к-логике): 300 V рабочее, 1500 V переходное (1 минута)
• Изоляция (канал-канал): Нет
• Потребление шасси: 1,3 W
• Минимальная версия прошивки groov EPIC: 1.0.0
• Минимальная версия PAC Project: 10.0000
• Минимальная версия библиотечного пакета для CODESYS: 1.0.0.0
• Размер провода: 28–14 AWG
• Длина снятия изоляции: 0,315–0,354 дюйма (8–9 мм)
• Крутящий момент, винт разъёма: 2,5 in-lb (0,28 N·m)
• Крутящий момент, прижимной винт: 3,5 in-lb (0,4 N·m)
• Рабочая температура: -20 °C до +70 °C
• Температура хранения: -40 °C до +85 °C
• Относительная влажность (без конденсации): 5–95%
• MTBF (мин., 25 °C): 1,2 Mhrs
• Сертификаты: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) и RoHS; DFARS; CB Scheme; UKCA
• Гарантия: Lifetime (Opto 22)

Применение и преимущества

Подходит для промышленных шкафов управления и машинных I/O, где требуется простая AC-коммутация вкл/выкл. Коммутация по нулю и защита от переходных процессов снижают электрическую нагрузку на устройства и уменьшают помехи в подключённом оборудовании.

Соответствие и поставка

GRV-OACS-12 внесён в список UL/cUL и соответствует требованиям ATEX, директивы низкого напряжения, EMC CE и UKCA. Произведённые на заводе тесты и гарантия Lifetime от Opto 22 применяются к соответствующим модулям.
