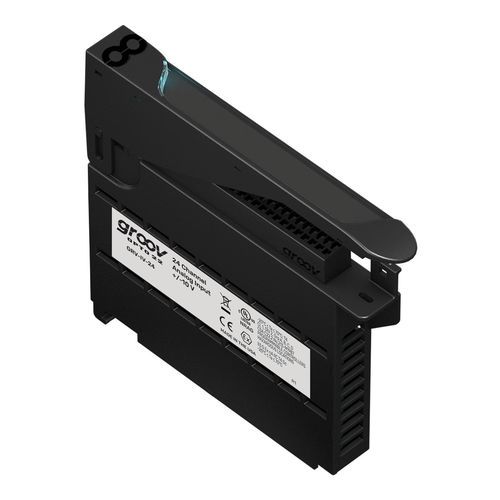

Аналоговый входной модуль GRV-IV-24

с 24 входами/выходамипреобразователь аналогового сигналанапряжения

Обзор

GRV-IV-24 — модуль аналогового входа напряжения для системы groov EPIC®, обеспечивающий высокоразрешающие измерения в нескольких настраиваемых диапазонах напряжения. Устанавливается в шасси groov EPIC и предназначен для промышленных задач мониторинга и управления, требующих множества каналов и гибких входных диапазонов.

Настраиваемые входные диапазоны

• ±160,0 В пост. тока
• ±80,0 В пост. тока
• ±40,0 В пост. тока
• ±20,0 В пост. тока
• ±10,0 В пост. тока
• ±5,0 В пост. тока
• ±2,5 В пост. тока
• ±1,25 В пост. тока

Основные характеристики и функциональные элементы

• Разработан для системы groov EPIC®: монтируется в шасси groov EPIC рядом с процессором GRV-EPIC-PR1 и другими модулями ввода/вывода.
• 24 входных канала; каждый канал можно настроить на любой из восьми диапазонов. Все каналы используют общий опорный вывод.
• Крышка модуля содержит индикатор состояния (LED) и сенсорную панель; касание панели позволяет процессору groov EPIC отобразить информацию о модуле, спецификации и схему подключения.
• Высокое разрешение: 20 бит (1 048 576 отсчётов) с точностью ±0,1% от полного диапазона.
• Фильтрация данных аппаратная и программная: аппаратная фильтрация и программные методы Simple Moving Average (SMA) и Weighted Average; SMA настраивается при поддержке.
• Дважды протестирован на заводе и поставляется с пожизненной гарантией.
• Соответствие нормативным требованиям и требованиям безопасности: внесён в список UL/cUL; соответствует требованиям ATEX, Директиве по низкому напряжению, EMC CE, RoHS и UKCA.
• Подходит для OEM-производителей, разработчиков машин, управления процессами, мониторинга мощности и энергии, предиктивного обслуживания, удалённых установок (водоочистка/стоки, нефть и газ), SCADA и IIoT-приложений.

Технические характеристики

• Модель (коммерческое наименование): GRV-IV-24
• Производитель / Бренд: Opto 22
• Количество каналов: 24
• Разрешение: диапазон / 1 048 576 (20 бит)
• Точность: ±0,1% от полного диапазона
• Входное сопротивление (номинальное): 9,7 MΩ
• Входной фильтр (аналоговый): -3 dB при 46 Hz
• Аналоговая фильтрация данных (аппаратная): -3 dB @ 2,4 Hz; -25 dB @ 60 Hz
• Программная фильтрация данных: Simple Moving Average (SMA) и Weighted Average (SMA: 1–32 измерения или до 4096 при поддержке)
• Время обновления данных: 450 ms
• Время отклика на ступенчатый вход: 450 ms × значение SMA (напр.: 14,4 с при SMA = 32; SMA по умолчанию = 4)
• Подавление синфазного сигнала: > -120 dB
• Максимально выжившая входная величина: 300 V
• Максимальная рабочая синфазная напряженность: 250 V
• Изоляция (поле-логика): 300 V рабочее, 1500 V переходное (1 минута)
• Изоляция (канал-канал): 300 V между группой каналов 0–11 и группой 12–23 (без изоляции каждому каналу)
• Потребление шасси: 1,0 W
• Размер провода: AWG 28–14
• Длина зачистки: 0,315–0,354 in (8–9 mm)
• Крутящий момент, винт разъёма: 2,5 in-lb (0,28 N·m)
• Крутящий момент, крепёжный винт: 3,5 in-lb (0,4 N·m)
• Рабочая температура: -20 °C до +70 °C
• Температура хранения: -40 °C до +85 °C
• Относительная влажность (без конденсации): 5–95%
• MTBF (минимум, 25 °C): 1,2 Mhrs
• Требуемая минимальная версия прошивки groov EPIC: 1.0.0
• Требуемая минимальная версия PAC Project: 10.0000
• Требуемая минимальная версия библиотечного пакета для CODESYS: 1.0.0.0
• Сертификации: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) и RoHS; DFARS; CB Scheme; UKCA
• Гарантия: пожизненная
