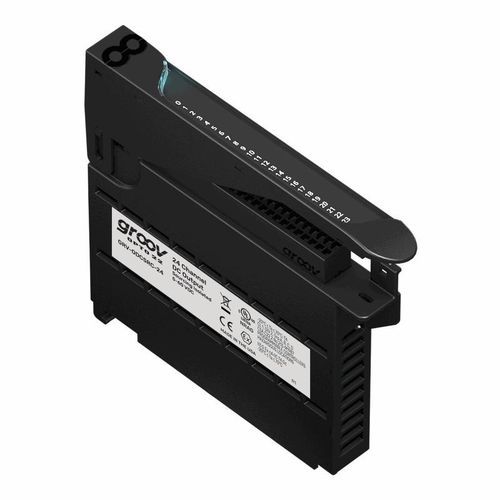

Цифровой выходной модуль GRV-ODCSRC-24

с 24 входами/выходамиEPICдля автоматизации процесса

Модуль источника DC-выходов groov EPIC GRV-ODCSRC-24 от Opto 22 предоставляет 24 независимых канала нагрузочного (sourcing) DC-выхода для промышленных систем управления и мониторинга.

Ключевые характеристики

• 24 дискретных канала нагрузочного DC-выхода, пригодных для коммутации внешних нагрузок.
• Крышка модуля содержит индикатор состояния LED и сенсорную панель, отображающую информацию о модуле и схемы подключения на процессоре groov EPIC.
• Устанавливается в шасси groov EPIC с процессором GRV-EPIC-PR1 и совместим с другими модулями I/O groov (дискретными, аналоговыми, последовательными) для формирования требуемого набора I/O.
• Подходит для OEM-производителей, конструкторов машин, систем управления процессами, мониторинга оборудования, мониторинга энергетики, предиктивного обслуживания, удалённых установок (вода/сточные воды, нефть и газ), SCADA и IIoT-приложений.
• Модули сертифицированы UL/cUL и соответствуют ATEX, директиве о низком напряжении, EMC CE, RoHS, DFARS, CB Scheme и UKCA; проходят двойное тестирование на заводе перед отправкой; пожизненная гарантия для большинства модулей.

Технические характеристики

• Модель: GRV-ODCSRC-24
• Количество каналов: 24
• Диапазон напряжения (номинал): 12–24 VDC
• Диапазон напряжения (максимум): 5–60 VDC
• Номинальный ток (на канал): 0,4 A
• Импульсный ток: 1,5 A в течение 1,0 секунды
• Рекомендуемый макс. предохранитель (быстродействующий) / автомат: 2 A, 60 VDC на канал или общий 20 A, 60 VDC
• Минимальная нагрузка: 5,0 mA
• Падение напряжения на выходе: макс. 0,3 V при 0,4 A
• Ток утечки в выключенном состоянии (на канал): <10 µA (@ 60 V, 70 °C)
• Пиковое блокирующее напряжение: 60 V DC
• Период TPO (мин, макс, разрешение): 0,005 с, 429496,7296 с, 0,001 с
• Время включения/выключения: 2,5 ms
• Изоляция (поле-к-логике): 300 V рабочее, 1500 V переходное
• Изоляция (канал-канал): отсутствует
• Потребление шасси: 1,2 W
• Мин. версия прошивки groov EPIC: 1.0.0
• Мин. версия PAC Project: 10.0000
• Мин. версия пакета библиотеки для CODESYS: 1.0.0.0
• Размер провода: 28–14 AWG
• Длина разделки жилы: 0,315–0,354 дюйма (8–9 мм)
• Крутящий момент, винт разъёма: 2,5 in‑lb (0,28 N‑m)
• Крутящий момент, фиксирующий винт: 3,5 in‑lb (0,4 N‑m)
• Температура (рабочая): -20 °C до +70 °C
• Температура (хранение): -40 °C до +85 °C
• Относительная влажность (без конденсации): 5–95%
• MTBF (мин., 25 °C): 1,2 Mhrs
• Сертификаты: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) и RoHS; DFARS; CB Scheme; UKCA
• Гарантия: пожизненная
