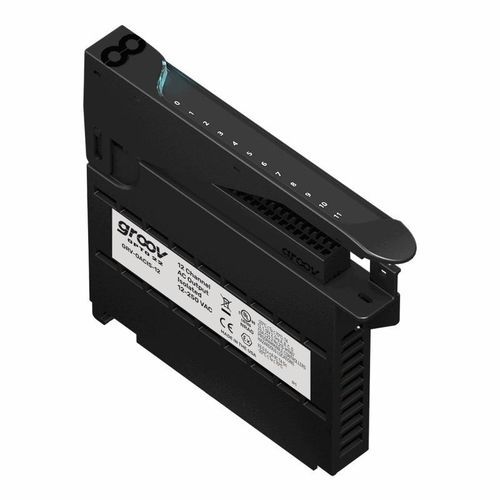

Цифровой выходной модуль GRV-OACIS-12

12 выходовEPICнаблюдения и контроля энергии

Обзор

GRV-OACIS-12 — цифровой AC выходной модуль для groov EPIC, обеспечивающий 12 независимых каналов вкл/выкл для переключения нагрузок 12–250 VAC. Предназначен для простых, экономичных задач коммутации и включает защиту от переходных процессов и коммутацию по нулю для снижения переходных помех и защиты управляющей электроники.

Ключевые характеристики

• 12 независимых AC дискретных выходных каналов (только вкл/выкл)
• Включение при нулевом напряжении и выключение при нулевом токе (нулевая коммутация) для минимизации переходных процессов
• Изоляция «поле‑к‑логике» 300 V рабочая и защита от импульсов 1500 V (1 минута)
• Крышка модуля с индикатором состояния LED и сенсорной панелью для отображения информации о модуле и схем подключения через процессор groov EPIC
• Устанавливается на шасси groov EPIC; совместим с процессором GRV-EPIC-PR1 и другими модулями groov I/O
• Включен в списки UL/cUL; соответствует требованиям ATEX, низкого напряжения, EMC CE и директивам UKCA; RoHS и другие одобрения
• Дважды протестирован на заводе перед отгрузкой; большинство модулей имеют пожизненную гарантию

Применение

• Проектирование OEM и машин
• Управление процессами и мониторинг машин
• Мониторинг мощности и энергопотребления
• Предиктивное обслуживание и удаленные установки (вода/стоки, нефть и газ)
• Приложения SCADA и IIoT

Технические характеристики

• Модель: GRV-OACIS-12
• Количество каналов: 12
• Линейное напряжение: 12–250 VAC
• Номинальный ток (на канал): 0,5 A
• Рекомендуемый макс. предохранитель или автомат: 2 A 250 VAC на канал; 6 A 250 VAC общий
• Минимальный ток нагрузки: 20 mA
• Падение напряжения на выходе: 1 V
• Ток утечки в выключенном состоянии при номинальном напряжении (60 Hz): 1,25 mA @ 240 VAC; 0,7 mA @ 120 VAC
• Пиковое блокирующее напряжение: 500 V
• Рабочая частота: 40–60 Hz; 400 Hz
• Время включения/выключения: ≤ 1/2 цикла (нулевая коммутация)
• Период TPO: N/A для GRV-OACIS-12
• Изоляция (поле‑к‑логике): 300 V рабочая; 1500 V переходная (1 минута)
• Изоляция (канал‑к‑каналу): 300 V рабочая
• Потребление шасси: 1,3 W
• Минимальная версия прошивки groov EPIC: 1.0.0
• Минимальная версия PAC Project: 10.0000
• Минимальный пакет библиотек для CODESYS: 1.0.0.0
• Размер проводов: 28–14 AWG
• Длина зачистки: 0,315–0,354 in (8–9 mm)
• Момент затяжки, винт клеммы: 2,5 in-lb (0,28 N·m)
• Момент затяжки, фиксирующий винт: 3,5 in-lb (0,4 N·m)
• Температура (эксплуатация): -20 °C до +70 °C
• Температура (хранение): -40 °C до +85 °C
• Относительная влажность (без конденсации): 5–95%
• MTBF (минимум, 25 °C): 1,2 Mhrs
• Сертификаты: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) и RoHS; DFARS; CB Scheme; UKCA
• Гарантия: Пожизненная
