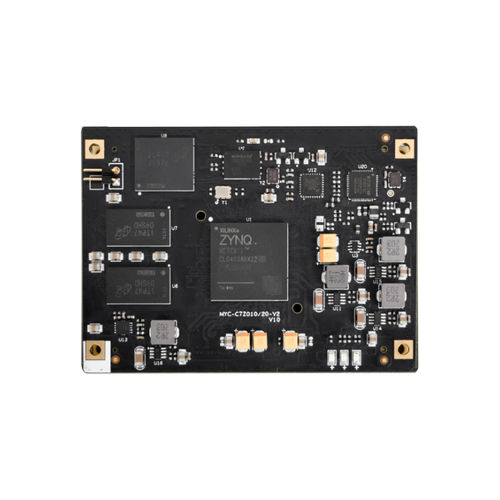

Компьютер на модуле Dual Core MYC-C7Z0 series

ARM Cortex-A9Xilinx® Zynq® Ultrascale+™HDMI

Плата разработки и SOM MYC-C7Z010/20-V2 построена на платформе Xilinx Zynq 7010/20, оснащенной двухъядерным процессором Cortex-A9. В PS (ARM) и PL (FPGA) используется высокоскоростная шина AXI на кристалле с пропускной способностью гигабитного класса, что позволяет эффективно преодолеть узкое место традиционных архитектур ARM+FPGA. Кроме того, эта система предлагает гибкую конфигурацию богатых периферийных интерфейсов через часть PL (FPGA), включая последовательные порты, порты Ethernet, видеоинтерфейсы и многое другое для удовлетворения требований к расширению промышленных приложений Ethernet. MYC-C7Z010/20-V2 - это готовый к Linux системный модуль на базе ZYNQ, доступный для устройств Xilinx XC7Z010 или XC7Z020. В него интегрированы двухъядерный Cortex-A9 + FPGA All Programmable SoC Xilinx, 1 ГБ DDR3 SDRAM, 4 ГБ eMMC, 32 МБ четырехъядерной SPI Flash, Gigabit Ethernet PHY, USB PHY и внешний сторожевой таймер. Два 140-контактных разъема с шагом 0,8 мм обеспечивают большое количество сигналов ввода/вывода для периферийных устройств ARM и входов/выходов FPGA, что позволяет расширить базовую плату. Это идеальное решение для следующего встраиваемого проекта, которое поможет вам сократить время разработки и ускорить выход на рынок. Плата разработки MYD-C7Z010/20-V2 использует все возможности мощной двухъядерной вычислительной системы ARM Cortex-A9 в SoC Zynq-7010 и Zynq-7020 и логического блока Xilinx 7-й серии Field Programmable Gate Array (FPGA) для создания богатого набора периферийных устройств на базовой плате с помощью заголовков и разъемов, включая один последовательный порт RS232, четыре порта USB Host, один порт Gigabit Ethernet, CAN, HDMI, LCD/Touch screen, слот для TF карты, RTC, один заголовок XADC, позволяющий использовать преимущества Xilinx XADC
