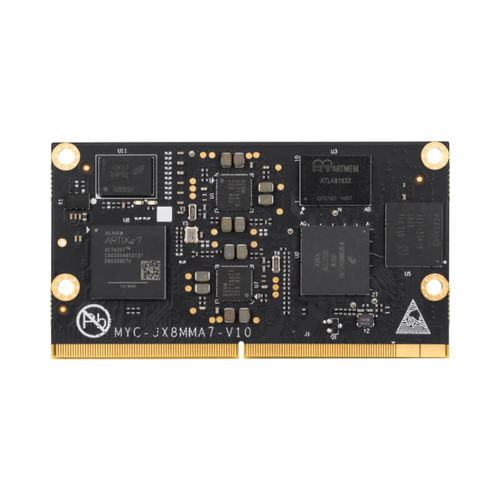

Компьютер на модуле ARM Cortex-M4 MYC-JX8MMA7 series

NXP i.MX8M MiniArm® Cortex®-A53 Quad-coreHDMI

ПЗУ MYC-JX8MMA7 и плата разработки основаны на архитектуре ARM+FPGA, часть FPGA используется для реализации высокоскоростного сбора и обработки данных, часть ARM используется для реализации обработки данных, управления, связи и отображения. SOM MYC-JX8MMA7 размером 82 мм на 45 мм использует архитектуру ARM+FPGA для встраиваемых систем. Это компактный системный модуль (SOM) на базе четырехъядерного процессора ARM Cortex-A53 с частотой 1,8 ГГц NXP i.MX 8M Mini плюс 400 МГц Cortex-M4 и интегрированной ПЛИС Xilinx XC7A25T Artix-7 FPGA. SOM использует все преимущества ARM MPU для обеспечения мощных мультимедийных возможностей для обработки данных, управления, связи и отображения, а также достаточно ресурсов FPGA для высокоскоростного сбора данных, обработки и расширения модулей AD. Плата разработки MYD-JX8MMA7 обеспечивает полную платформу для оценки SOM. На базовую плату выведено множество периферийных интерфейсов: два USB Host и один OTG, один Gigabit Ethernet, два сетевых интерфейса SFP, интерфейс модуля WiFi/Bluetooth, интерфейс модуля M.2 Key B 5G на базе USB 2.0, интерфейсы LVDS и HDMI, интерфейсы MIPI и Parallel CSI, аудио, один 2x 20-контактный заголовок расширения UART/I2C/SPI/GPIO, совместимый с интерфейсом Raspberry Pi, и др. Программное обеспечение для ПЗУ MYC-JX8MMA7 и платы разработки включает, но не ограничивается, U-boot, Linux, исходный код драйверов всех периферийных устройств и инструменты разработки системы MEasy HMI V2.0 на базе QT5. Документация включает в себя руководства по продукту, руководства пользователя аппаратного обеспечения, руководства по проектированию аппаратного обеспечения, электрические схемы базовой платы в формате PDF, а также руководства по оценке и разработке программного обеспечения Linux
