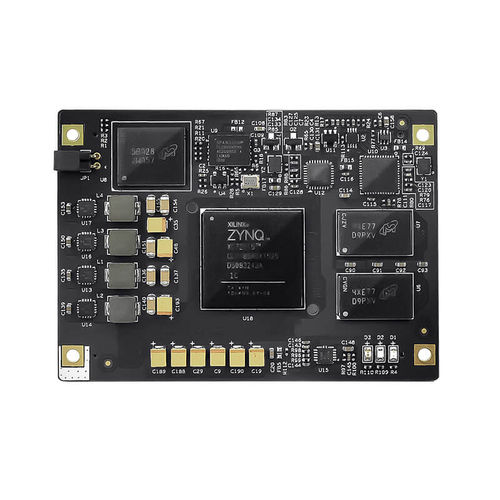

Компьютер на модуле ARM Cortex-A9 MYC-C7Z015

Xilinx® Zynq® Ultrascale+™CAN busDDR3

Основан на Xilinx Zynq-7015, двойной Cortex-A9 + FPGA полностью программируемый процессор; PS Uuit (ARM) и PL Unit (FPGA) используют AXI высокоскоростную шину связи на кристалле, гигабитная пропускная способность, преодолевая узкое место связи традиционной архитектуры ARM + FPGA, через PL часть (FPGA) гибкая конфигурация богатых периферийных интерфейсов, таких как последовательный порт, порт Ethernet, видео интерфейс и т.д., может удовлетворить потребности расширения промышленного Ethernet и других приложений. MYC-C7Z015 - это системный модуль (SOM) на базе Xilinx XC7Z015 (Z-7015) All Programmable System-on-Chip (SoC), входящего в семейство Xilinx Zynq-7000, с интегрированным двухъядерным процессором ARM Cortex-A9 с логикой Xilinx 7-серии FPGA, четырьмя трансиверами SerDes 6,25 Гбит/с и одним интегрированным блоком PCIe Gen2 x 4. Модуль MYC-C7Z015 имеет на борту 1 ГБ DDR3 SDRAM, 4 ГБ eMMC, 32 МБ четырехъядерной SPI Flash, Gigabit Ethernet PHY, USB PHY и внешний сторожевой таймер. Он предоставляет большое количество сигналов ввода/вывода для периферийных устройств ARM и входов/выходов FPGA через два 140-контактных разъема с шагом 0,8 мм, что идеально подходит для ваших следующих встраиваемых разработок. Плата разработки MYD-C7Z015 объединяет двухъядерный процессор Xilinx XC7Z015 ARM Cortex-A9 с ПЛИС Xilinx 7-й серии, имеет интерфейс PCIe и интерфейс модуля трансивера SFP на базовой плате для высокоскоростного расширения устройств. На плате используется SOM MYC-C7Z015, включающий такие важные компоненты, как процессор Zynq-7015, 1 ГБ DDR3 SDRAM, 4 ГБ eMMC, 32 МБ четырехканальной SPI Flash, Gigabit Ethernet PHY, USB PHY и внешний сторожевой таймер
