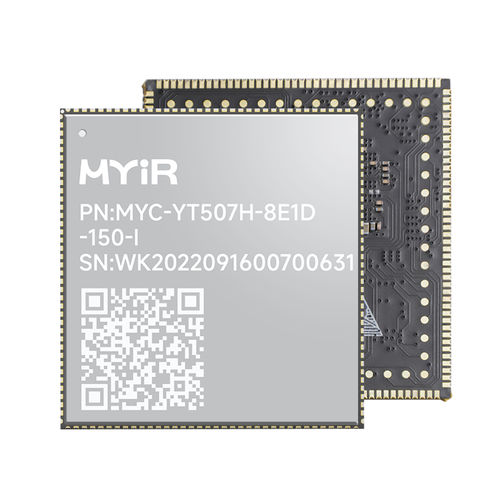

Компьютер на модуле Arm® Cortex®-A53 Quad-core MYC-YT507H series

HDMIМини PCIeDDR3

Процессор T507 объединяет четырехъядерный CPU Cortex-A53, графический процессор G31 MP2, 32-битную память DDR3/LPDDR3/DDR4/LRDDR4 с динамическим произвольным доступом, многоканальный интерфейс вывода видео (RGB/2*LVDS/HDMI/CVBS) OUT), многоканальный интерфейс ввода видео (MIPI CSI/Parallel CSI). Чип поддерживает декодирование 4K@60fps H.265, кодирование 4K@25fps H.264, DI, 3D-шумоподавление, систему автоматической настройки цвета и модуль коррекции лестницы, что позволяет обеспечить плавный пользовательский опыт и профессиональные визуальные эффекты. Компактный системный модуль MYC-YT507H размером всего 43 мм на 45 мм основан на промышленном процессоре Allwinner T507-H, который входит в серию Allwinner T5 с четырехъядерным CPU Cortex-A53 с частотой 1,5 ГГц и GPU Mali-G31 MP2. Процессор сертифицирован по стандарту AEC-Q100 и ориентирован на новое поколение автомобильных рынков. Кроме того, на борту имеется 1 Гб/2 Гб LPDDR4, 8 Гб eMMC, 32 Кбит EEPROM и ИС управления питанием (PMIC). Для экономии стоимости разъемов используется SMD-упаковка. Разнообразные периферийные устройства и сигналы ввода-вывода доступны через 164-контактные интерфейсы расширения Castellated-Hole и 58-контактные интерфейсы LGA с шагом 1,0 мм. Компания MYIR предлагает плату разработки MYD-YT507H для оценки модуля MYC-YT507H. Она использует все преимущества MPU Allwinner T5 для изучения богатого набора периферийных устройств и интерфейсов базовой платы, включая последовательные порты, один Gigabit Ethernet и один 10/100M bps Ethernet, два USB 2.0 HOST и один USB 2.0 OTG, один слот для карт TF, а также интерфейс 4G Mini PCIE на базе USB. Он имеет интерфейс камеры DVP и интерфейс MIPI-CSI для подключения модулей камеры. Он также поддерживает несколько интерфейсов видеовыхода, таких как двойной LVDS, HDMI и CVBS OUT, для достижения различного отображения на двух экранах.
