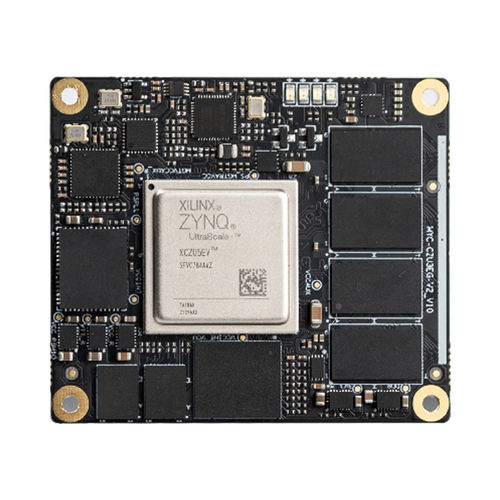

Компьютер на модуле Arm® Cortex®-A53 Quad-core MYC-CZU3E series

HDMIDisplayPortSATA

MYC-CZU3EG/ZU4EV/ZU5EV-V2 SOM и плата разработки, основанная на полностью программируемом процессоре XILINX MPSoC, первом в отрасли гетерогенном адаптивном SOC, 4-ядерный Cortex-A53 (UPTO 1.5ghz) +FPGA+GPU+VideoCodec (только серия EV), двухъядерный Arm Cortex-R5F 16nm FinFET+ программируемая логика, Arm Mali™-400MP2, H.264/H.265 видеокодек, беспрецедентная мощность. MYC-CZU3EG/4EV/5EV-V2 - это мощный MPSoC System-On-Module (SOM) на базе Xilinx Zynq UltraScale+ ZU3EG или ZU4EV или ZU5EV, который имеет 1,2 ГГц четырехъядерный ARM Cortex-A53 64-битный процессор приложений, 600 МГц двухъядерный ARM Cortex-R5 процессор реального времени, Mali400 встроенный GPU и богатую ткань FPGA. На борту имеется 4 Гб DDR4, 4 Гб eMMC и 128 Мб QSPI Flash памяти по умолчанию, а также интегрированные Ethernet PHY, USB PHY и модуль питания для обеспечения возможностей управления и обработки данных в качестве минимальной встраиваемой системы. Он обеспечивает легкий доступ к сигналам, передаваемым в MPSoC или из него, через два 160-контактных высокоскоростных разъема Razor Beam от Samtec с шагом 0,5 мм. Плата разработки MYD-CZU3EG/4EV/5EV-V2, оснащенная SOM MYIR MYC-CZU3EG/4EV/5EV-V2, представляет собой комплексную платформу для оценки и создания прототипов устройств Xilinx Zynq UltraScale+ MPSoC. Этот набор, доступный в вариантах ZU3EG, ZU4EV и ZU5EV, включает такие важные компоненты, как оперативная память DDR4, накопители eMMC, флэш-память QSPI, а также различные варианты подключения, такие как Ethernet и USB PHY. Установленная через высокоскоростные разъемы на базовую плату MYD-CZU3EG/4EV/5EV-V2, SOM поддерживает множество периферийных устройств и интерфейсов, включая USB 3.0, Gigabit Ethernet, CAN, слот для карт TF, DisplayPort, PCIe, SATA, JTAG, HDMI, LCD, ARDUINO User Interface, PMoD, FMC и четыре интерфейса SFP+ (для EV MPSoC).
