Компьютер на модуле Dual Core MYC-J1028X

NXPArm® Cortex®-A72 Dual-coreМини PCIe

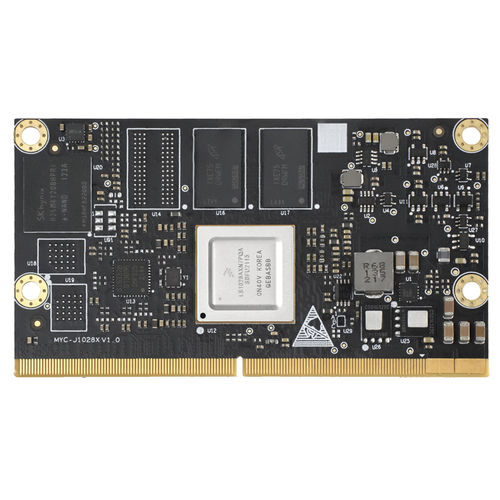

ПЗУ MYC-J1028X и плата разработки оснащены процессором LS1028A с двухъядерным CPU Cortex™-A72 с частотой 1,5 ГГц, включая Ethernet-коммутаторы и Ethernet-контроллеры для сетей, чувствительных ко времени (TSN); два мощных 64-разрядных ядра Arm®v8 поддерживают обработку данных в реальном времени для промышленного управления; встроенный GPU и контроллер ЖК-дисплея позволяют системе человеко-машинного интерфейса (HMI) поддерживать новое поколение интерфейсов. Плата MYC-J1028X SOM размером 45 мм на 82 мм представляет собой высокопроизводительное встраиваемое ядро для промышленных и автомобильных приложений. Она основана на NXP LS1028A SoC семейства Layerscape и оснащена двумя ядрами Arm Cortex-A72 с частотой 1,5 ГГц, интегрированным 3D GPU для HMI, а также Ethernet-коммутатором и Ethernet-контроллерами с поддержкой сетей с чувствительным временем (TSN) для поддержки конвергентных IT- и OT-сетей. MYC-J1028X оснащен 2 ГБ DDR4 и поддерживает несколько вариантов внешней памяти, включая 8 ГБ eMMC (по умолчанию), QSPI NAND Flash (DNP) и XSPI NOR Flash (DNP). Имеется 32-килобайтное EEPROM и один датчик температуры на задней панели платы. Доступ к ряду периферийных устройств и сигналов ввода-вывода осуществляется через один 314-контактный разъем MXM 3.0 с шагом 0,5 мм и позолоченной кромкой. Плата разработки MYD-J1028X использует MYC-J1028X в качестве основной платы контроллера и использует все возможности процессора LS1028A, чтобы служить надежным эталонным дизайном для разработки заказчиков. Базовая плата оснащена богатой периферией через разъемы и заголовки, такие как один USB3.0 Host, пять Gigabit TSN Ethernet, один интерфейс модуля WiFi на базе M.2 Key E, один интерфейс модуля 5G на базе USB 3.0 M.2 Key B, один интерфейс модуля SSD на базе M.2 Key B
