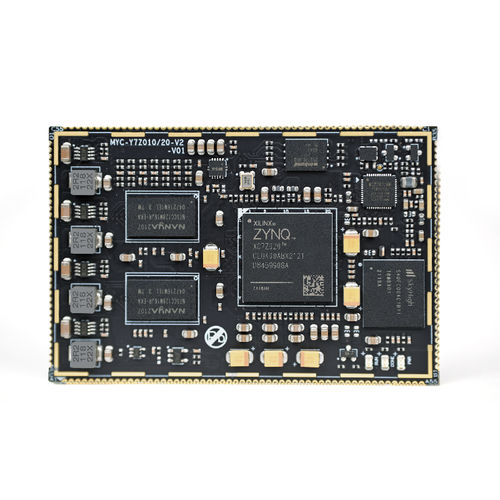

Компьютер на модуле Dual Core MYC-Y7Z0 series

ARM Cortex-A9Xilinx® Zynq® Ultrascale+™CAN bus

Плата разработки и SOM MYC-Y7Z010/20-V2 построена на платформе Xilinx Zynq 7010/20, оснащенной двухъядерным процессором Cortex-A9. Компоненты PS (ARM) и PL (FPGA) используют высокоскоростную шину AXI на кристалле с пропускной способностью гигабитного класса, эффективно преодолевая узкое место традиционных архитектур ARM+FPGA. Кроме того, эта система предлагает гибкую конфигурацию богатых периферийных интерфейсов через часть PL (FPGA), включая последовательные порты, порты Ethernet, видеоинтерфейсы и многое другое для удовлетворения требований к расширению промышленных приложений Ethernet. MYC-Y7Z010/20-V2 SOM - это промышленная система-на-модуле (SOM) на базе SoC семейства Xilinx Zynq-7000, доступная для версии XC7Z020 или XC7Z010. В него интегрировано устройство Zynq-7020 или Zynq-7010, 512 МБ DDR3 SDRAM, 4 ГБ eMMC, 16 МБ четырехканальной SPI Flash, Gigabit Ethernet PHY и внешний сторожевой таймер на борту, а также предусмотрен 1,27-мм 180-контактный интерфейс расширения Castellated-Hole, позволяющий расширить базовую плату большим количеством сигналов ввода/вывода для периферийных устройств ARM и входов/выходов FPGA. Модуль готов к работе под управлением ОС Linux и поддерживает широкий диапазон рабочих температур от -40 до +85 градусов Цельсия, что идеально подходит для промышленных встраиваемых приложений. MYIR предоставляет плату разработки MYD-Y7Z010/20-V2 для оценки SOM MYC-Y7Z010/20-V2, которая использует MYC-Y7Z010/20-V2 в качестве платы контроллера, устанавливая SOM на базовую плату через 180-контактный интерфейс Castellated-Hole с шагом 1,27 мм. Базовая плата имеет богатый набор периферийных интерфейсов, включая последовательные порты, порт USB Host, три порта Gigabit Ethernet, CAN, слот для TF-карт, JTAG и т.д.
