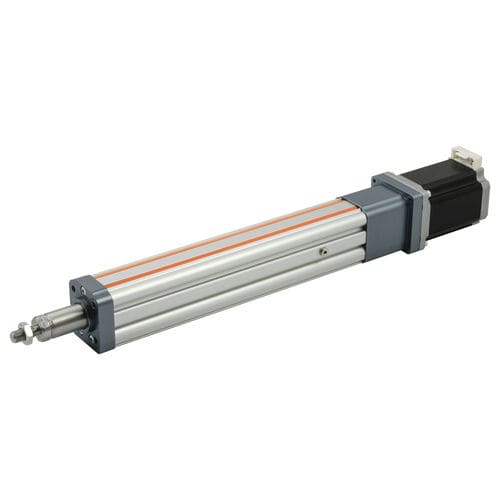

Электрический цилиндр EK series
со стержнемсо сквозным штокомс шариковым винтом

электрический цилиндр
электрический цилиндр
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
электрический
Технология
со стержнем, со сквозным штоком, с шариковым винтом
Материал
из нержавеющей стали, из анодированного алюминия
Стандарт
ISO 15552
Степень защиты
IP40
Другие характеристики
фланцевый крепеж, ATEX
Ход

МИН.: 0 mm (0 in)

МАКС.: 500 mm (19,685 in)

Сила

3 000 N, 3 160 N, 5 200 N

Скорость

50 mm/s, 200 mm/s, 500 mm/s

Температура окружающей среды

МИН.: -10 °C (14 °F)

МАКС.: 50 °C (122 °F)

Описание

Электроцилиндр с интерфейсом подключения в соответствии с ISO 15552. Серия ELEKTRO ISO 15552 EK отличается некоторыми конструктивными решениями, которые позволили уменьшить длину и сократить расходы. Электроцилиндр с интерфейсом подключения в соответствии с ISO 15552. Серия ELEKTRO ISO 15552 EK отличается некоторыми конструктивными решениями, которые позволили уменьшить длину и сократить расходы, при несколько иных технических характеристиках. Шток поршня перемещается вперед с помощью либо закаленного и отпущенного винта и гайки с шариковым винтом, либо трапецеидального винта (acme) и бронзовой втулки. Цилиндр поставляется со встроенной системой защиты от проворачивания, полученной с помощью двух башмаков из технополимера, которые скользят в гильзе по двум продольным канавкам В поршне имеется магнит, а в гильзе - пазы для установки магнитных датчиков. Для смазки гайки винта/шарикового винта предусмотрена система смазки. Предусмотрена только версия с рядным двигателем, которая короче, чем эквивалентный цилиндр ELEKTRO IS015552. Версия с мотор-редуктором поставляется по специальному запросу. Для крепления к цилиндру с задней стороны предусмотрен стальной кронштейн для крепления к задней головке с интерфейсом, подходящим для аксессуаров цилиндра ISO 15552. Цилиндр может поставляться с двигателем STEPPING или BRUSHLESS, со стояночным тормозом или без него. Цилиндры с фланцем, подходящим для двигателя той марки, которая больше всего нравится клиенту, поставляются по запросу.

---
