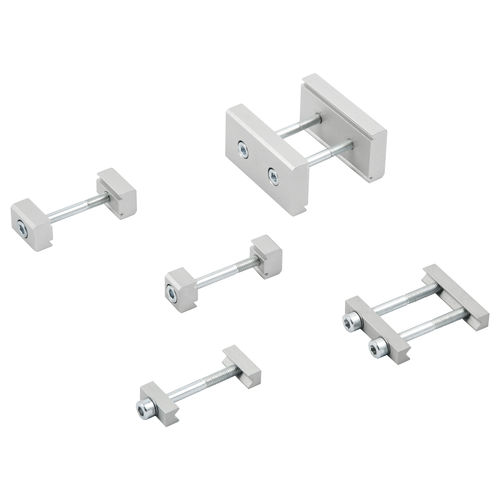

Крепежный элемент для цилиндра V-Lock series

из металла

Изделия Metal Work серии V-Lock могут быть соединены с помощью системы крепления типа K или системы крепления QS, от Montech® Quick-Set. Обе модульные системы взаимодополняемы и взаимозаменяемы. Система V-Lock гарантирует точное и повторяемое позиционирование, даже в продольном направлении. Полый ключ может быть вставлен в поперечные пазы "ласточкин хвост" в компонентах (соединение f8/H7). Компоненты, соединенные с помощью элементов K, слегка отстоят друг от друга (минимальное расстояние между соседними поверхностями двух компонентов 0,4 мм), чтобы обеспечить самоцентрирование при сборке. Крепежные элементы QS позволяют производить продольную регулировку во время сборки, не ограничивая монтажника определенным положением. Здесь компоненты также отделены друг от друга, но на большее расстояние по сравнению с системой K - 8 мм или 22 мм, в зависимости от выбранного соединительного элемента Обе системы обеспечивают быстрое и точное соединение, очень прочное и виброустойчивое благодаря соединению "ласточкин хвост" и не требующее специально разработанных адаптеров. Все винты остаются доступными, поэтому компоненты легко разбираются. Для очень высоких нагрузок существует 6-мм массивный квадратный ключ с допуском f8 (см. принадлежности), который можно установить между свободными пазами в соседних элементах V-Lock.
