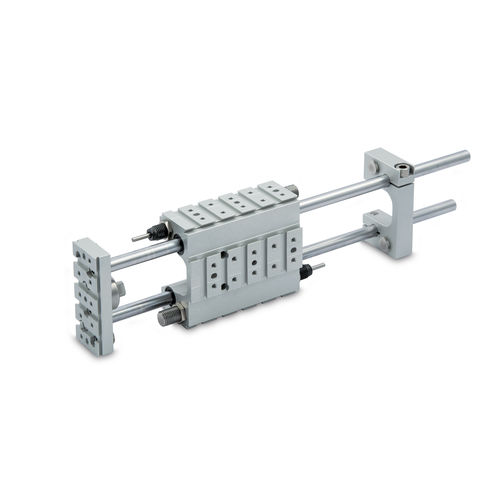

Шариковое направляющее устройство GDHK,GDMK series
с скругленным хвостовикомдля пневматического цилиндра

шариковое направляющее устройство
шариковое направляющее устройство
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Технология
шариковое
Другие характеристики
для пневматического цилиндра, с скругленным хвостовиком
Длина направляюшей

МИН.: 1 mm
(0,04 in)

МАКС.: 600 mm
(23,62 in)

Скорость

1 m/s
(3,3 ft/s)

Температура функционирования

МИН.: -10 °C
(14 °F)

МАКС.: 80 °C
(176 °F)

Описание

Направляющие блоки GDHK и GDMK гарантируют превосходное выравнивание и предотвращение вращения пневматического цилиндра, соединенного с ними. Они могут использоваться как по отдельности, так и в комбинации для получения комплексных узлов перемещения. Типичный профиль "ласточкин хвост" с пазами V-Lock позволяет производить монтаж с другими элементами серии V-Lock. Направляющие узлы могут быть соединены с: - ISO 6432 цилиндрами 0 12, 16, 20 и 0 25. Нельзя использовать кронштейн датчика мод. DSW; - ISO 15552 серия 3 цилиндры 0 32 и 40; - ISO 15552 STD и цилиндрами типа A 0 32 и 40. Вы не можете применять датчики положения. - Электрический цилиндр серии Elektro ISO 15552 032. Это версия с более короткими колоннами; цилиндр должен быть антиротационного типа, так как направляющая муфта вращается и не может предотвратить вращение штока поршня. Серия GDHK имеет бронзовые втулки и больше подходит для высоких нагрузок. Серия GDMK имеет рециркуляционные шариковые втулки и больше подходит для высоких скоростей. Направляющие поставляются с 5 типами стопорных механизмов: - без упоров (упор обеспечивается цилиндром); - с буферами для втягивания штока поршня; - с гидравлическим амортизатором для втягивания штока поршня; - с буферами для выдвижения и втягивания поршневого штока; - с гидравлическими амортизаторами для выдвижения и втягивания штока поршня. Количество в упаковке: 0 Минимальный заказ: 0 Единица измерения: штуки

---

ВИДЕО

Каталоги

GENERAL CATALOGUE
GENERAL CATALOGUE
1566 Страницы
Compact Catalogue
Compact Catalogue
256 Страницы
General Catalogue
General Catalogue
208 Страницы
