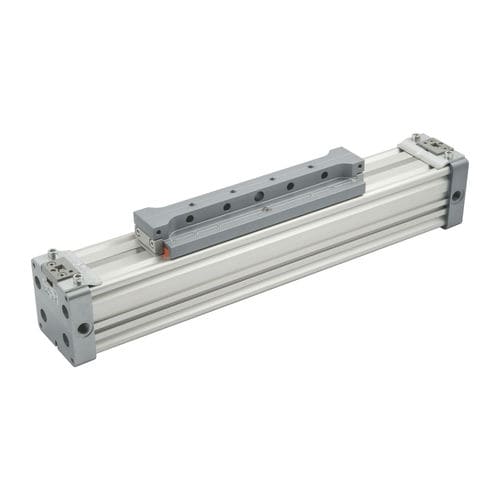

Пневматический цилиндр PU series
гидравлическийбез штокадвойного действия

пневматический цилиндр
пневматический цилиндр
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
пневматический, гидравлический
Технология
без штока
Конфигурация
двойного действия
Материал
из анодированного алюминия, из стали
Другие характеристики
с регулируемым амортизатором, высокая скорость, с большим ходом, с высокой скоростью
Ход

МАКС.: 5 700 mm
(224,409 in)

МИН.: 100 mm
(3,937 in)

Отверстие

25 mm, 32 mm, 40 mm, 50 mm
(0,98 in, 1,26 in, 1,57 in, 1,97 in)

Давление

МАКС.: 8 bar
(116 psi)

МИН.: 1 bar
(14,5 psi)

Сила

250 N, 420 N, 640 N, 1 000 N

Температура окружающей среды

МАКС.: 80 °C
(176 °F)

МИН.: -10 °C
(14 °F)

Описание

Бесштоковые цилиндры серии PU имеют внутреннюю полосу для продольной герметичности из полиуретана (PU) с сердечником из гармоничной стальной проволоки. Это решение обеспечивает превосходные показатели герметичности. Оно особенно подходит для высокоскоростных и высокоциклических применений, даже при длинных ходах. Внешняя полоса, которая обеспечивает защиту от попадания инородных тел, изготовлена из гармоничной стали. Гильза цилиндра из анодированного алюминия имеет Т-образный паз с обеих сторон для размещения датчиков втягивания. Электромагнитные клапаны управления цилиндром также могут быть размещены в этих пазах и закреплены с помощью пластин и винтов (см. стр. A1.48). Для увеличения грузоподъемности каретки с обеих сторон имеются пластиковые противоизносные направляющие накладки. Они входят в V-образные пазы в гильзе цилиндра. Все цилиндры оснащены регулируемой пневматической амортизацией. Одна из версий имеет гидравлические замедлители + регулируемые концевые выключатели. Их можно добавить позднее, приобретя соответствующий комплект. Версия со сбалансированным приводом позволяет избежать передачи поперечных крутящих моментов и усилий на каретку, когда груз опирается на направляющие вне цилиндра. Количество в упаковке: 0 Минимальный заказ: 0 Единица измерения: штуки Уплотнение: Полиуретановые прокладки

---
