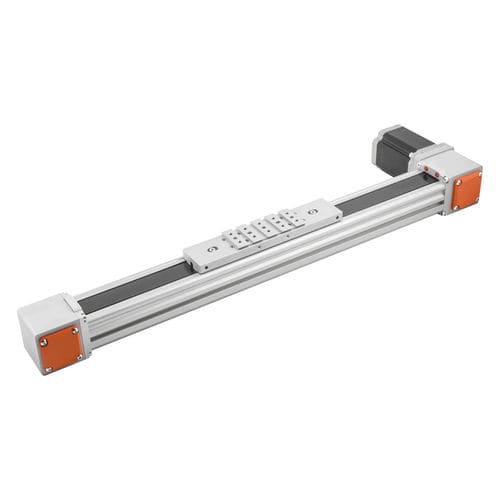

Электрический цилиндр ELEKTRO BK series
без штокас ременной передачейс высокой эффективностью

электрический цилиндр
электрический цилиндр
электрический цилиндр
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
электрический
Технология
без штока, с ременной передачей
Другие характеристики
с рамкой легкой конструкции, типа направляющей, с высокой эффективностью, механизированный, ATEX
Ход

МАКС.: 3 800 µm

МИН.: 110 µm

Сила

800 N

Температура окружающей среды

МАКС.: 50 °C
(122 °F)

МИН.: -10 °C
(14 °F)

Повторяемость

0,05 mm
(0 in)

Описание

Беспроводная электрическая ось с ременным приводом и V-Lock-интерфейсом. Конструкция имеет чрезвычайно легкий, но высокопрочный анодированный алюминиевый экструдированный профиль. Типичный V-Lock ласточкин хвост, полученный в основании экструдированного корпуса, обеспечивает легкий монтаж с использованием элементов QS; с обеих сторон имеются пазы для установки крепежного кронштейна (опционально) бесконтактного выключателя, который определяет положение заслонки. Заслонка перемещается с помощью полиуретановой зубчатой ленты со стальными тросами. Параболический профиль ременного зуба в сочетании с антифрикционным нейлоновым покрытием повышают эффективность, снижают уровень шума и вибрации от трансмиссионных передач. Скользящий интерфейс характеризуется профилем V-Lock в комплекте с резьбовыми отверстиями M5, отверстиями для шпилек и седлами для ключей, что гарантирует многочисленные варианты крепления. Предлагаются два различных варианта поточной направляющей системы: версия Medium использует ролики, работающие по направляющим из закаленной и отпущенной стали с двухрядными шарикоподшипниками, идущими по специальному рельсу из стали H&T; версия Heavy, высокоэффективная, состоит из направляющей системы с рельсом и шарикоподшипниковыми рециркуляционными подушками. Предлагаются различные приводы, как BRUSHLESS, так и STEPPING, с опциональным тормозом двигателя и/или встроенным энкодером. версии с двигателем BRUSHLESS могут быть оснащены скоростным редуктором, электрический привод также поставляется без моторного привода или, по запросу, с модулями для взаимодействия с двигателями отрасли. Двигатели могут быть установлены на всех четырех втулках головок; положение можно изменить в любое время, не требуя дополнительных операций.

---
