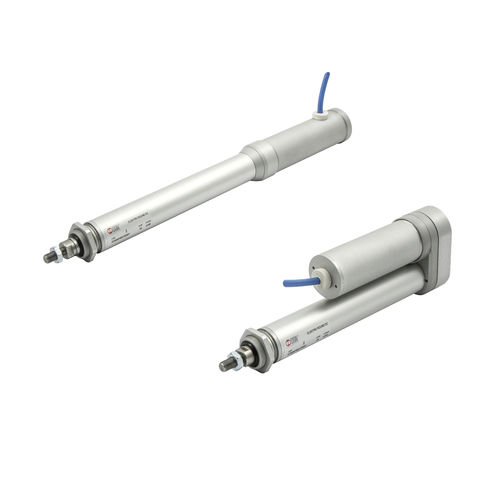

Электрический цилиндр ELEKTRO series
пост. токкруглый

электрический цилиндр
электрический цилиндр
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
электрический
Тип двигателя
пост. ток
Другие характеристики
круглый
Ход

МИН.: 25 mm (0,984 in)

МАКС.: 1 000 mm (39,37 in)

Сила

1 000 N

Описание

В цилиндре постоянного тока ELEKTRO ROUND движение поршня вперед достигается с помощью винта с акселератором и самосмазывающейся технополимерной гайки. Поршень имеет направляющее кольцо, которое откалибровано для минимизации зазора с гильзой цилиндра и уменьшения вибрации при вращении винта. Поршень также поставляется с магнитом для магнитных датчиков. Система приводится в действие двигателем постоянного тока, доступным в двух версиях, 12 и 24 В постоянного тока. Положением двигателя можно управлять с помощью дополнительного датчика. В цилиндр может быть вставлен сбрасываемый дополнительный предохранитель для защиты двигателя от тепловых перегрузок. Используемый двигатель имеет планетарный редуктор с передаточным числом 1 /13 или 1 /25. В зависимости от конфигурации (шаг резьбы и передаточное число) этот цилиндр может быть как необратимым (поддерживая нагрузку при выключенном двигателе), так и реверсивным под нагрузкой. Оба исполнения поставляются без поршневого устройства защиты от прокручивания штока, которое поставляется заказчиком снаружи цилиндра. Он доступен в двух версиях: - с рядным двигателем, в котором вал электродвигателя соединяется напрямую с винтом через муфту. - с мотор-редуктором, где передача движения обеспечивается тремя зубчатыми колесами с соотношением 1:1. Решения с трапецеидальным винтом (акме), как правило, подходят для применения там, где количество операций за единицу времени снижено; степень точности не особенно высока из-за нагрева узла шурупа; износ с течением времени не создает неудобств, не требует больших усилий и скоростей одновременно.

---
