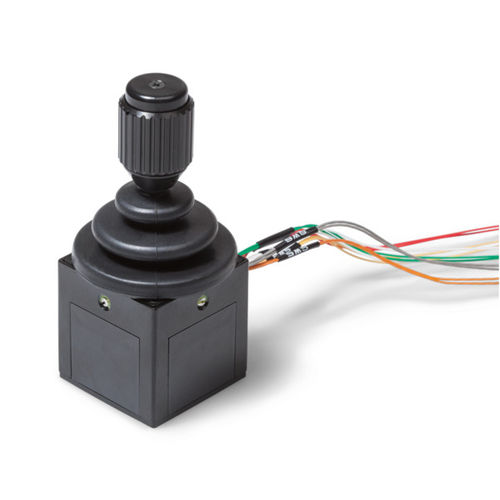

Одноосный джойстик 821

2 осипереключатель3 оси

Этот миниатюрный переключатель-джойстик обеспечивает надежное управление с помощью до трех осей и шести микровыключателей. Миниатюрные переключатели-джойстики серии 821 представляют собой джойстики, управляемые пальцем, для одной–трех осей, что позволяет осуществлять точное управление в условиях ограниченного монтажного пространства. Благодаря типовому ресурсу в 1 миллион циклов переключения и наличию до 6 микровыключателей джойстик серии 821 сочетает в себе компактные размеры и высокую надёжность. Это делает его идеальным решением для приложений, в которых команды переключения должны быть чётко определёнными и воспроизводимыми. Джойстик имеет четко ощутимые точки переключения при небольших углах отклонения. По осям X и Y угол переключения обычно составляет от ±10° до ±15°, а по оси Z — от ±30° до ±35°. Точность возврата в центральное положение ±2° и усилие срабатывания 0,8–2 Н (X/Y) или 15–60 мН (Z) обеспечивают четкое ощущение переключения без излишней нагрузки на оператора. В стандартной комплектации модель 821 оснащена пружинным возвратом в центральное положение. По запросу ось Z может быть выполнена и без механизма возврата. Модель 821 может переключаться при напряжении до 24 В постоянного тока. В направлениях X и Y микровыключатели, как правило, рассчитаны на ток 50 мА при 24 В, а по оси Z — на 100 мА при 24 В. В зависимости от варианта исполнения джойстик может быть оснащён двумя, четырьмя или шестью микровыключателями, что позволяет использовать его в одно-, двух- или трёхосевых конфигурациях. Для установки доступны ограничители различных форм, в том числе квадратной и в форме знака «плюс», что позволяет адаптировать движение наконечника джойстика к конкретному применению. Класс защиты — IP40.
