Система защиты двигателя серии MPS обеспечивает комплексную защиту по напряжению и управление пускателем для двигателей среднего напряжения. Система контролирует напряжение, ток и температуру, обеспечивая полный пакет защитных функций. MPS представляет собой модульную систему с интегрированными функциями защиты, управления двигателем, учета и регистрации данных. Эта система обычно используется для защиты трехфазных асинхронных двигателей низкого и среднего напряжения, средней и большой мощности.
Работа
Блок управления (MPS-CTU) является основным модулем. Он может работать как самостоятельное устройство или с интерфейсом оператора (MPS-OPI), модулями RTD (MPS-RTD) и дифференциальным модулем (MPS-DIF). CTU может быть запрограммирован с помощью OPI или коммуникационной сети. Программируемые входы и выходы обеспечивают гибкую аппаратную платформу, а пользовательское программное обеспечение может быть легко загружено с ПК во флэш-память CTU.

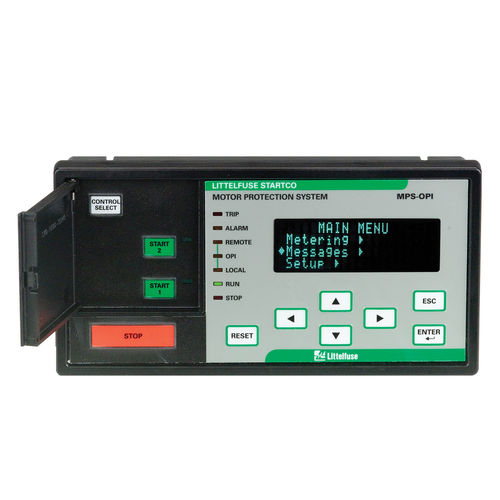

Операторский интерфейс (MPS-OPI)
- Большой, яркий вакуумно-флуоресцентный дисплей 4 x 20
- Отображение дозированных значений
- Доступ к заданным значениям
- Питание от блока управления
- Крепление на панель или непосредственно к блоку управления
- Удаленный монтаж (максимальная длина шлейфа 1,2 км или 4000 футов)
- Размер 1/2 DIN
- Сертифицирован для работы в опасных местах
Блок управления (MPS-CTU)
- Токовые входы - 5 А или 1 А трансформаторы тока вторичной фазы
- Входы напряжения - до 600 В без ПТ
- Вход утечки на землю-5-A или 1-A вторичная обмотка или чувствительный трансформатор
- Вход тахометра (высокоскоростной импульс)
- 8 цифровых входов, 5 релейных выходов, 1 аналоговый вход и выход
---
