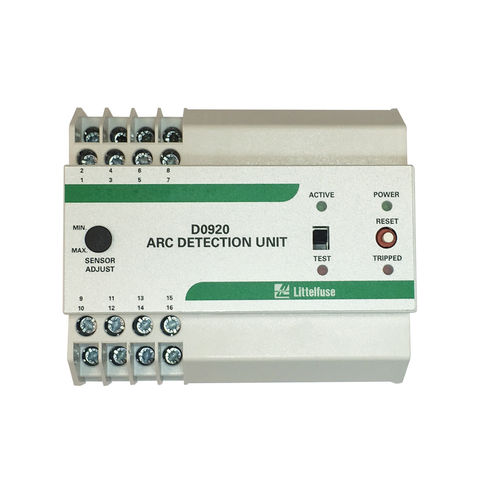

Защитное реле для электрической дуги D0920 series

ACна DIN-рейке

Блок дугового детектирования D0920 представляет собой высокоскоростное устройство дугового детектирования для систем распределения электроэнергии. D0920 поддерживает до трёх точечных датчиков (A0220), установленных в распределительном щите, и требует питания 230 В переменного тока. При возникновении дугового короткого замыкания D0920 обнаруживает короткое замыкание и подает импульсы на выход отключения менее чем за 1 мс. Быстрое отключение снижает риск травмирования персонала и повреждения оборудования. Питание D0920, как правило, осуществляется от основного источника питания коммутатора. Напряжение переменного тока может пропасть при возникновении дугового разряда. D0920 использует энергию, накопленную во внутреннем конденсаторе, для отключения автоматического выключателя. Накопительный конденсатор представляет собой электролитический конденсатор с чрезвычайно долгим сроком службы, превышающим 30 лет, при температуре окружающей среды 50°C (121°F). Накопленной энергии расцепления достаточно для автоматического выключателя с шунтирующей отключающей катушкой 220/250 В пост. тока. D0920 имеет одно выходное реле индикации с разомкнутым нормально разомкнутым контактом и одно выходное реле индикации с разомкнутым нормально замкнутым контактом. Дополнительные функции включают в себя индикацию питания и отключения, тестовый режим и настройку чувствительности.
