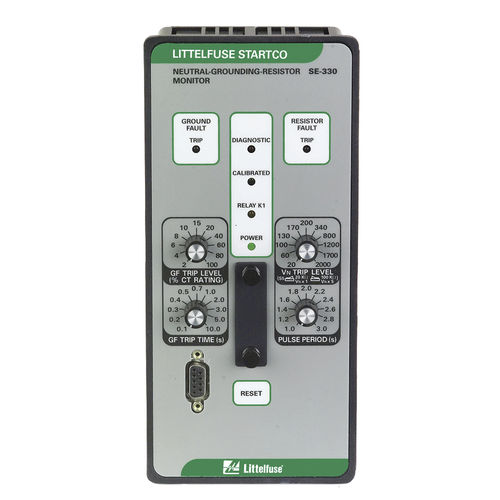

Реле для наблюдения тока SE-330 series

для монтажа на панели

SE-330 является усовершенствованным реле контроля замыкания на землю и замыкания на нейтраль, которое соответствует Правилу 10-302 Канадского Электрического Кодекса, Часть I (Код CE) 2018 года. Оно измеряет ток в нейтрали, напряжение между нейтралью и землей и сопротивление между нейтралью и землей. Оно обеспечивает непрерывный контроль траектории между нейтралью и землей для проверки целостности резистора нулевого заземления (NGR), а также того, что он не был обведен или закорочен. Открытый NGR приводит к тому, что защита от замыкания на землю, чувствительная к току, не работает, и может привести к ложному убеждению, что система функционирует должным образом. Замыкание NGR приводит к более высокому, чем ожидалось, току замыкания на землю. Уникальный мигающий светодиодный код обеспечивает внешнее подтверждение для групп по безопасности предприятия и инспекторов, когда была настроена и активна соответствующая стандартам защита. SE-330 может использоваться с трансформаторами и генераторами низкого и среднего напряжения с низким или высоким сопротивлением заземления, используемыми в технологических, производственных, химических, целлюлозно-бумажных, нефтяных и водоочистных сооружениях. Для применений свыше 35 кВ используйте SE-330HV. Для применений, требующих соответствия австралийско-новозеландскому стандарту AS/NZS 2081, используйте SE-330AU. Для полной настройки SE-330 требуется подключение к ПК под управлением SE-MON330 v4.10 или выше. Для применений, где существующие распределительные устройства недоступны или где желательно иметь отдельную панель управления, SE-330 также доступен в корпусе NEMA 4X. Серия NGRM-ENC доступна в различных вариантах, в том числе с поверхностным или дверным монтажом SE-330, в зависимости от требований заказчика.
