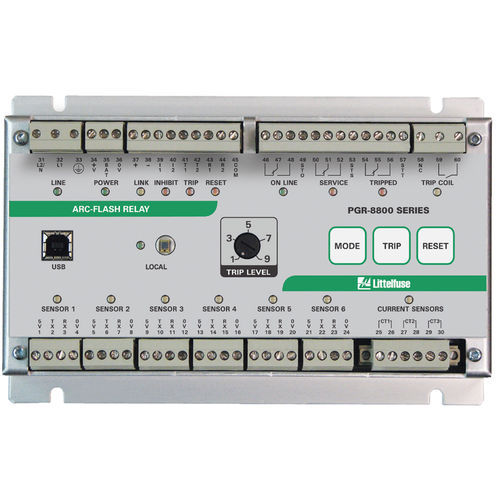

Защитное реле фазы PGR-8800 series

токадля электрической дуги1NO/NF

Реле защиты от дугового разряда серии PGR-8800 представляет собой микропроцессорное реле защиты, которое ограничивает ущерб от дугового разряда за счет использования световых датчиков для быстрого обнаружения дуги и последующего отключения автоматического выключателя. Предусмотрены входы для фазных трансформаторов тока, обеспечивающие защиту от дугового разряда с ограничением по току; при наличии такого оборудования можно включить программируемую функцию защиты от перегрузки по току с фиксированным временем срабатывания. Оптический датчик на реле PGR-8800 и регулируемый порог срабатывания снижают вероятность ложных срабатываний за счет установки порогового значения уровня освещенности окружающей среды. PGR-8800 поддерживает точечные датчики PGA-LS10 и волоконно-оптические датчики PGA-LS20/PGA-LS30, которые предназначены для сбора света под широким углом и обладают высокой чувствительностью. Датчики, входы и соединения находятся под постоянным контролем для обеспечения отказоустойчивой работы. Вторичная твердотельная цепь срабатывания обеспечивает резервный путь срабатывания. Порт USB используется для настройки и доступа к журналам событий и графикам. Для быстрого определения места неисправности светодиоды на передней панели и датчиках отображают состояние датчиков и указывают, какой датчик (или датчики) обнаружил дуговую неисправность. В одну систему можно объединить не более четырёх устройств PGR-8800. Размещение датчиков Реле защиты от дугового разряда PGR-8800 и датчики легко устанавливаются как при модернизации существующих объектов, так и в новых распределительных устройствах, практически не требуя перенастройки. Более сложные системы с несколькими источниками питания настраиваются с помощью программного обеспечения, встроенного в USB-интерфейс реле. Как правило, рекомендуется устанавливать один или два датчика на каждый шкаф, чтобы охватить все горизонтальные и вертикальные шины, отсеки выключателей, выдвижные ящики и любые места, где существует риск возникновения дугового замыкания.
