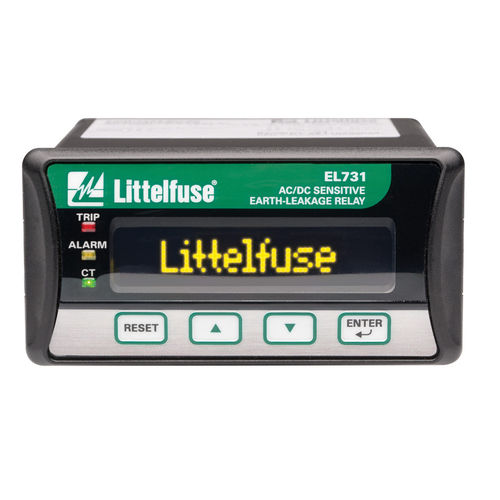

Защитное реле замыкания на землю EL731 series

для измерения температуры1NO/NFAC/DC

Реле серии EL731 предназначено для работы в системах переменного тока с заземлением по сопротивлению и в системах постоянного тока с заземлением. Данное устройство представляет собой микропроцессорное чувствительное реле утечки на землю для переменного и постоянного тока, обеспечивающее полный охват всех частот в диапазоне от 0 до 6 000 Гц. Для всего диапазона частот требуется два трансформатора тока (ТТ), либо можно использовать один ТТ только для обнаружения низких или высоких частот. Вход для датчика температуры RTD/PTC обеспечивает защиту от перегрева. EL731 обладает функциями измерения, настройками сигналов тревоги и отключения, защищенными паролем, а также опциональными возможностями сетевой связи. EL731 используется для добавления защиты от замыкания на землю с низким уровнем тока к приводам с регулируемой скоростью и цепям постоянного тока. Подключение компьютера к реле Подключите EL731 к сети с помощью стандартного патч-кабеля Ethernet. Не рекомендуется использовать кросс-кабель для прямого подключения EL731 к компьютеру, на котором запущена программа IP-Config. Обычный маршрутизатор присваивает IP-адрес всем подключенным компьютерам, использующим протокол DHCP. EL731 не поддерживает использование DHCP. При первоначальной настройке EL731 рекомендуется подключать к сети только одно устройство EL731, чтобы предотвратить ошибки связи. Характеристики Регулируемый порог срабатывания (30–5 000 мА) Диапазон частот (0–90 Гц, 20–6 000 Гц) 32-символьный OLED-дисплей Локальная светодиодная индикация Мониторинг CT-петли Аналоговый выход (4–20 мА) Регулируемая временная задержка Настройки сигнализации и отключения Вход для датчика температуры Выходные контакты
