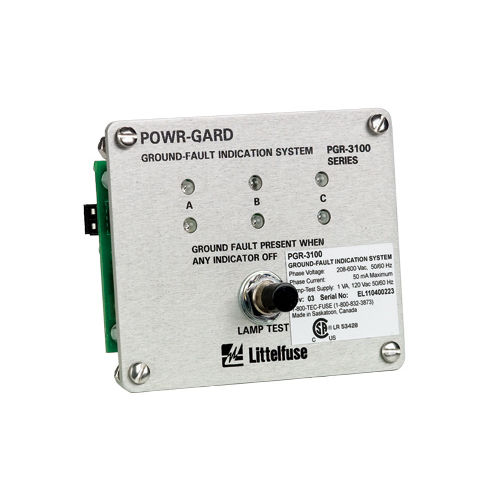

Индикатор дефекта массы PGR-3100

напряженияLEDдля установки на панель

Система индикации замыкания на землю серии PGR-3100 предназначена для работы в незаземленных сетях переменного тока. Данное устройство сигнализирует о наличии напряжения на каждой фазе трехфазной сети. Светодиоды на панели загораются при наличии напряжения. При возникновении замыкания на землю напряжение на фазе с неисправностью снижается до потенциала земли, в результате чего светодиоды, соответствующие этой фазе, тускнеют. В системах с резистивным заземлением или незаземленных системах светодиоды, соответствующие исправным фазам, становятся ярче. В соответствии с требованиями статьи 250.21(B) Национального электротехнического кодекса (NEC) и части 1, раздела 10-106 (2) Канадского электротехнического кодекса (CEC) в незаземленных системах переменного тока должны быть установлены детекторы замыкания на землю (такие как PGR-3100). Для понижения напряжения в системе можно использовать внешние трансформаторы напряжения (ТН), что позволяет применять PGR-3100 при любом напряжении системы. Трансформаторы напряжения не требуются для систем с напряжением до 600 В переменного тока. Особенности Соответствие требованиям NEC® и CEC Светодиоды фаз Резервные светодиоды Кнопка проверки светодиодов Технология POWR-GARD® Преимущества Соответствует требованиям статьи 250.21(B) NEC и части 1, раздела 10-106 (2) CEC для незаземленных систем Отображает наличие замыкания на землю и фазу, в которой произошло замыкание, а также напряжение фаза-земля на шине под напряжением Резервные светодиоды с длительным сроком службы (по два на фазу) для обеспечения надёжности Проверка работоспособности светодиодов Превосходная защита от повреждения электрической системы
