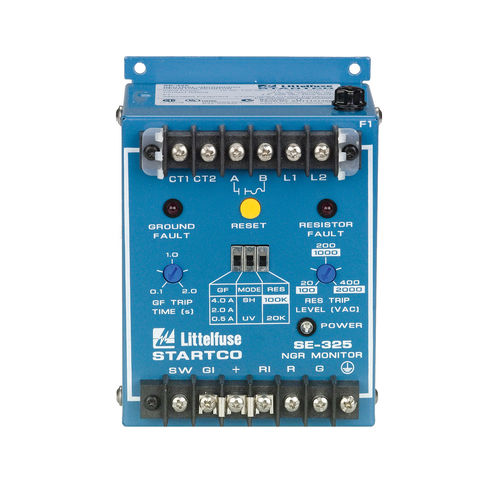

Система наблюдения сопротивления заземлению SE-325 series

для трансформаторадефекта заземления

Серия SE-325 представляет собой монитор резистора заземления нейтрали, предназначенный для использования в системах с резистивным заземлением напряжением до 25 кВ с целью контроля целостности цепи «нейтраль—заземление» и обнаружения замыканий на землю. Он измеряет ток и напряжение в цепи соединения нейтрали трансформатора или генератора с землёй, а также проверяет целостность резистора заземления нейтрали (NGR). Монитор SE-325 сопоставляет эти три измерения для обнаружения ослабленного соединения, коррозии, замыкания на землю или неисправности резистора заземления нейтрали (NGR) и предоставляет один контакт выхода сигнала тревоги или отключения. Характеристики Непрерывный мониторинг NGR Обнаружение замыкания на землю Настраиваемый порог срабатывания (0,5–4 А) Регулируемая задержка срабатывания (0,1–2 с) Выходные контакты Выбираемый режим работы контактов Преимущества Обнаруживает отказ резистора в течение нескольких секунд, снижает риск переходных перенапряжений, устраняет риск сбоя в обнаружении замыкания на землю Основная или резервная защита для обнаружения замыкания на землю в любой точке контролируемой системы Возможность выбора максимальной чувствительности без ложных срабатываний Регулируемая задержка отключения позволяет обеспечить координацию системы Выходной контакт типа A Выбираемые режимы работы — с защитой от сбоев или без неё — позволяют подключать устройство к шунту, катушке автоматического выключателя по пониженному напряжению или системе сигнализации
