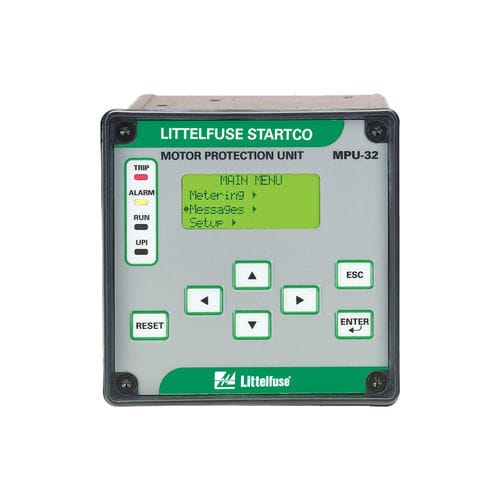

Блок защиты двигателя серии MPU-32 используется для обеспечения защиты по току и температуре, учета и регистрации данных для трехфазных низковольтных асинхронных двигателей средней мощности. Это реле идеально подходит для модернизации и обновления устаревшей защиты двигателя с использованием существующих ТТ. Реле MPU-32 можно программировать с помощью интерфейса оператора на передней панели, порта TIA-232 или дополнительной коммуникационной сети. Для замены распространенных устаревших реле см. семейство адаптеров для монтажа на панель PMA.
Блок защиты двигателя
- Три входа переменного тока
- Вход утечки на землю-CT
- Программируемый цифровой вход
- Источник постоянного тока 24 В для цифрового входа
- Программируемый аналоговый выход 4-20 мА
- Встроенный вход для датчика температуры
- 100-Ω-платиновый RTD или PTC
- Три программируемых выходных реле
- Локальная связь RS-232, опционально сетевая связь
- Программное обеспечение с PC-интерфейсом (SE-Comm-RIS)
- 4-строчный x 20 символов ЖК-дисплей с подсветкой
- Клавиатура для программирования и выбора дисплея
- 4 светодиода; 1 программируемый пользователем
Модуль ввода тока (MPU-CIM) Модуль ввода тока MPU-CIM является интерфейсом между реле MPU-32 и вторичными трансформаторами тока 5 А, вторичными трансформаторами тока 1 А и чувствительными трансформаторами тока. MPU-CIM заказывается отдельно от MPU-32 и может быть установлен на поверхность или на DIN-рейку. Клеммы для зажима проводов являются стандартными, но для тех, кому требуются клеммы с кольцевым язычком, предлагается MPUCTI.
---
