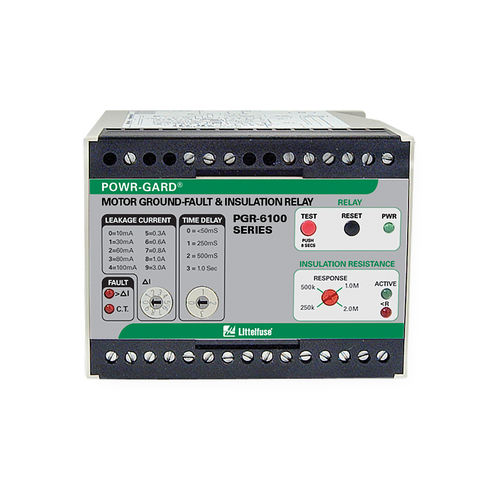

Защитное реле замыкания на землю PGR-6100 series

изоляции1NO/NFдля электрического двигателя

Монитор PGR-6100 объединяет в одном устройстве функции реле защиты от замыканий на землю и монитора изоляции. Монитор может обнаружить замыкание на землю двигателя, независимо от того, работает ли двигатель (режим онлайн) или остановлен (режим офлайн). Он защищает от замыканий на землю путем контроля сопротивления изоляции, когда двигатель обесточен, и путем контроля тока замыкания на землю, когда двигатель находится под напряжением. PGR-6100 имеет два отдельных аналоговых выхода для дополнительных токоизмерительных клещей и омметров и два отдельных сигнальных реле. Устройство работает с однофазными и трехфазными системами со сплошным заземлением, заземленным сопротивлением и незаземленными системами до 6 кВ. Выбираемые режимы работы - отказоустойчивый или безотказный - позволяют подключаться к катушкам шунтирующих или понижающих напряжение выключателей. PGR-6100 уникален тем, что обладает не только защитными, но и прогностическими возможностями. Характеристики Регулируемая наводка GF (10 мА-3 A) Регулируемый захват изоляции (250 кΩ-2 MΩ) Регулируемая временная задержка (50 мс - 1,0 с) Выходные контакты Два аналоговых выхода (0-1 мА) Контроль контура КТ
