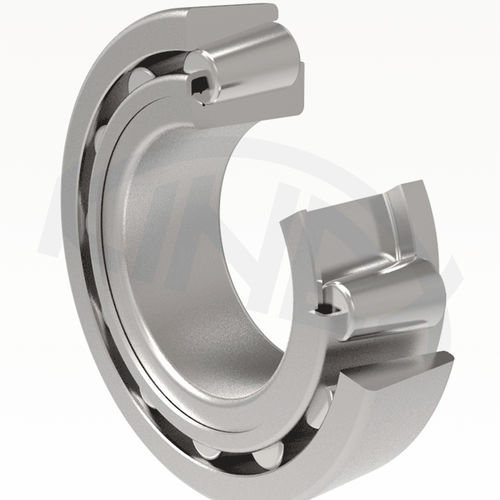

Роликовый конический подшипник 3 series

однорядныйрадиальныйосевой

Однорядные конические роликовые подшипники имеют один ряд конических роликов, которые функциональным носом упираются в буртик внутреннего кольца. Конструкция с большим количеством конических роликов в одном ряду позволяет этим подшипникам достигать большой грузоподъёмности в радиальном и аксиальном направлении. Аксиальная нагрузка зависит от величины стыкового угла. Посадку с такими подшипниками, как правило, составляет пара подшипников, так как один подшипник может воспринимать аксиальные нагрузки только в одном направлении. Данные подшипники разъемные. Внутреннее кольцо с коническими роликами и сепаратором составляет один монтажный узел а наружное кольцо второй монтажный узел. Подшипники изготавливаются в метрических и дюймовых размерах. Основные размеры метрических однорядных конических роликовых подшипников, указанных в таблицах размеров, соответствуют международному размерному плану ISO 355. Основные размеры дюймовых однорядных конических роликовых подшипников, указанных в таблицах размеров, соответствуют американской норме ANSI/ AFBMA Standard 19.2 (USA). Маркировка подшипников в базовом изготовлении указана в таблицах размеров. У типа 320 дополнительное обозначение Х значит, что основные размеры изменены в соответствии с рекомендациями нормы ISO. Однорядные конические роликовые подшипники имеют прессованный сепаратор из стальной полосы, который не обозначается.
