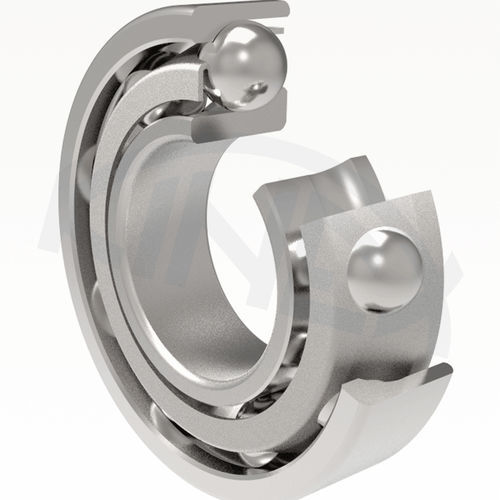

Шариковый подшипник 7 series

радиальныйосевойс наклонным контактом

Шариковые подшипники однорядные с косоугольным контактом, имеют дорожки качения в таком положении, что стыковая прямая точек контакта с шариками создает перпендикулярно на ось подшипника острый, так называемый стыковой угол. Подшипники в исполнении В имеют стыковой угол α = 40° и большое количество шариков с хорошим прилеганием, что обеспечивает их высокую несущую способность. Подшипники могут воспринимать радиальные нагрузки, воздействующие с относительно большими осевыми силами в одном направлении. По этой причине в основном устанавливаются два подшипника напротив друг другу, чем обеспечивается осевое направление в обеих направлениях. Шариковые подшипники однорядные с косоугольным контактом в исполнении АА имеющие стыковой угол α = 26° предназначены для установки при относительно больших нагрузках. Подшипники в исполнении В и АА неразъемные, хотя имеют на обеих кольцах только по одном бортике. Основные размеры шариковых подшипников с косоугольным контактом, приведенных в размерных таблицах, соответствуют международной норме размеров ISO 15. Маркировка подшипников в базовом исполнении указана в таблицах размеров. Модификация от базового исполнения обозначается добавочными знаками, согласно STN 02 4608. Шариковые подшипники однорядные с косоугольным контактом в основном изготавливаются с нормальным классом точности Р0 ( знак P0 не указывается ). Для особых случаев установки, требующих точности или работающих при высоких частотах вращения, поставляются подшипники с более высоким классом точности Р6. Предельные отклонения точности размеров и хода указаны в ISO 492.
