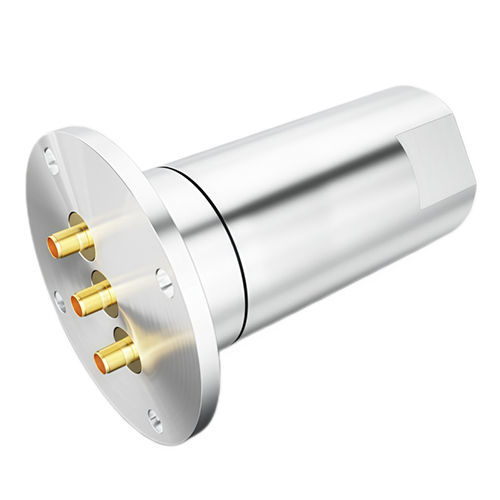

Вращающийся коллектор для телекоммуникационной сети

для антенны радаровдля испытательного стендадля алюминия

Краткое описание
Платформа среднечастотного скользящего контакта (коммерческое название: Ingiant Medium Frequency Slip-Ring) обеспечивает три независимых RF‑канала 50Ω для 1–5,25 ГГц. Стандартная конфигурация: разъёмы SMA‑F, средняя мощность 10 W на канал, потери вставки ≤1,2 dB, изоляция ≥50 dB, фазовая стабильность ±2°…±4°. Рабочий диапазон: -40°C…+70°C; IP51; минимальный ресурс 5 млн оборотов при до 30 об/мин.

Обзор продукта
Скользящий контакт сохраняет характеристики RF‑сигнала (потери вставки, VSWR, изоляция, фаза) при непрерывном 360° вращении, исключая скручивание кабелей и обеспечивая надёжный вращающийся RF‑интерфейс для антенн, радаров, испытательных стендов и прочих микроволновых систем.

Полная таблица параметров

• Каналы: 3 независимых 50Ω канала (стандарт)
• Тип разъёма (стандарт): SMA‑F (50Ω)
• Диапазон частот (стандарт): 1 – 5,25 ГГц
• Средняя мощность (на канал, макс): 10 W CW
• VSWR (макс): CH1 1,5; CH2/CH3 1,6
• Изменение VSWR (макс): CH1 0,1 dB; CH2/CH3 0,2 dB
• Потери вставки (макс): CH1 1,0 dB; CH2/CH3 1,2 dB
• Изменение потерь вставки (макс): CH1 0,3 dB; CH2 0,15 dB; CH3 0,3 dB
• Изоляция (мин): ≥50 dB между каналами
• Фазовая стабильность (макс): ±2°…±4° в зависимости от канала

Механические и экологические параметры

• Максимальная скорость вращения: 30 об/мин (стандарт)
• Ресурс (мин): 5 000 000 оборотов
• Максимальный крутящий момент: 0,6 N·m при комнатной температуре
• Рабочая температура: -40°C…+70°C
• Температура хранения: -50°C…+85°C
• Относительная влажность (макс): 95%
• Степень защиты: IP51 (более высокий IP — по запросу)
• Материал корпуса: алюминиевый сплав с проводящей оксидной обработкой

Инженерная интерпретация ключевых параметров

• Диапазон частот: покрывает L‑band, S‑band и нижнюю часть C‑band; возможна конфигурация до DC–18/26,5/40 ГГц.
• Мощность: 10 W CW на канал при согласованной нагрузке; возможность увеличения мощности при соответствующем тепловом проектировании.
• Стабильность импеданса: низкий VSWR и небольшие изменения при вращении указывают на прецизионные RF‑контакты и механические допуски.
• Стабильность амплитуды: низкие потери вставки и ограниченные изменения важны для чувствительных по амплитуде систем.
• Изоляция: ≥50 dB снижает утечки между каналами и интермодуляцию в многоканерных средах.
• Фазовая стабильность: ±2°–±4° подходит для когерентных приложений (фазированные решётки, интерферометрия, SAR).

Типичные применения

• Наземные радиолокационные системы (передача/приём и калибровочные петли)
• Пьедесталы спутниковых антенн с непрерывным сопровождением
• Испытательные стенды РЭБ и вращающиеся симуляторы угроз
• Медицинские микроволновые приборы с вращающимися головками
• Промышленный микроволновый нагрев с непрерывной вращающейся подачей
• Измерительные поворотные столы для характеристики диаграмм направленности антенн

Возможности нестандартной кастомизации

• Количество каналов: 1–8+ (при необходимости увеличивается диаметр)
• Частотные диапазоны: DC–18 ГГц, DC–26,5 ГГц, DC–40 ГГц или по заказу
• Варианты разъёмов: N, TNC, BNC, 2.92mm (K), 2.4mm, SMP, SSMA и др.
• Уровни мощности: 50 W, 100 W, 200 W (с тепловой проработкой)
• Скорость вращения: до 300 об/мин с прецизионными подшипниками
• Защита окружающей среды: IP65/IP67, стойкость к соляному туману, антитомикробная защита
• Материалы и покрытия: нержавеющая сталь, латунь, медные сплавы; никелирование/посеребрение/золотое покрытие
• Крепление: индивидуальные схемы болтов, направляющие диаметры, анти‑вращательные элементы
• Фазовое согласование: согласование фазы по ходу вращения между устройствами

Контроль качества и строгие испытания

• 100% RF‑тестирование: измерение VSWR, потерь вставки и изоляции по всей полосе, статически и в режиме вращения.
• Измерение фазовой стабильности с высокоразрешающей записью при непрерывной работе на номинальной скорости.
• Механические испытания: измерение крутящего момента при экстремальных температурах, измерение биения в интерфейсе вращения, долговечностные пробы для подтверждения минимального ресурса.
• Экологический скрининг: температурные циклы, нагрев с высокой влажностью, вибрации по релевантным стандартам.

Технические характеристики

• Brand: Ingiant
• Коммерческое название: Ingiant Medium Frequency Slip-Ring
• Диапазон частот: 1–5,25 ГГц (стандарт)
• Каналы: 3 независимых 50Ω канала
• Тип разъёма (стандарт): SMA‑F (50Ω)
• Средняя мощность на канал: 10 W
• VSWR (макс): CH1 1,5; CH2/CH3 1,6
• Потери вставки (макс): CH1 1,0 dB; CH2/CH3 1,2 dB
• Изоляция (мин): 50 dB
• Фазовая стабильность: ±2°…±4° в зависимости от канала
• Максимальная скорость вращения: 30 об/мин (возможны большие скорости по запросу)
• Ресурс (мин): 5 000 000 оборотов
• Максимальный крутящий момент: 0,6 N·m при комнатной температуре
• Рабочая температура: -40°C…+70°C
• Температура хранения: -50°C…+85°C
• Относительная влажность (макс): 95%
• Степень защиты: IP51 (адаптируется)
• Материал корпуса: алюминиевый сплав с проводящей оксидной обработкой
