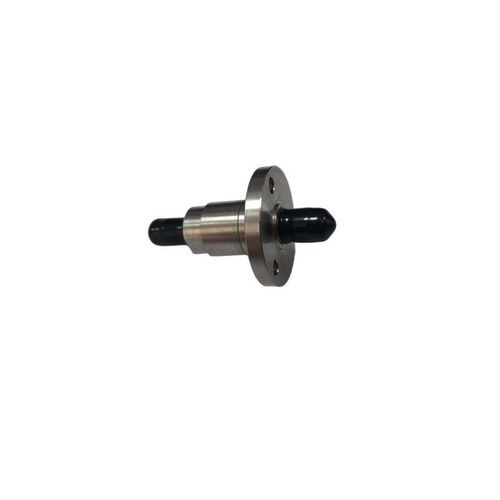

Вращающийся коллектор для промышленности HS-01RJ-18G

для измерительного инструментадля антенны радаровиз нержавеющей стали

Краткое описание

• Одноканальный RF поворотный соединитель (скользящее кольцо)
• Модель: HS-01RJ-18G
• Канал: 1
• Интерфейс: SMA-F (50Ω)
• Диапазон частот: DC~18GHz
• Макс. скорость: 300 об/мин
• Материал: нержавеющая сталь
• Класс защиты: IP41
• Ресурс: ≥10 млн оборотов

Обзор продукта
Этот одноканальный RF поворотный соединитель обеспечивает непрерывную передачу высокочастотных сигналов между неподвижными и вращающимися конструкциями. Компактный фланец и корпус из нержавеющей стали рассчитаны на надежную работу в системах вращающихся антенн и радаров.

Ключевые характеристики и преимущества

• Широкий частотный диапазон DC–18GHz при 50Ω.
• Допустимая мощность по диапазонам: 100W (DC–2GHz), 50W (2–8GHz), 25W (8–15GHz), 20W (15–18GHz).
• Низкое отражение и потери: VSWR ≤1.25 (макс), коэффициент вставки ≤0.3 dB (макс).
• Компактный и прочный: диаметр фланца 25,40 мм; корпус из нержавеющей стали; класс защиты IP41.
• Высокая скорость и долгий ресурс: до 300 об/мин и ≥10 млн оборотов.
• Рабочая температура: -40°C до +80°C; соответствует GJB150 по влажности, вибрации и удару.
• Стандартный интерфейс SMA-F для быстрой интеграции.

Применения

• Радиолокационные системы и вращающиеся антенны
• Спутниковая связь и системы наведения
• Микроволновые стенды и измерительное оборудование
• Промышленная автоматизация с требованием передачи RF на 360°

Технические характеристики
Параметр: Характеристика
Канал: 1
Интерфейс: SMA-F (50Ω)
Диапазон частот: DC~18GHz
Средняя мощность: 100W@DC-2GHz, 50W@2-8GHz, 25W@8-15GHz, 20W@15-18GHz
VSWR (Max): 1.25
Вставные потери (Max): 0.3 dB
Макс. скорость: 300 об/мин
Крутящий момент: ≤0.5 N·m
Ресурс: ≥10 млн оборотов
Материал: нержавеющая сталь
Класс защиты: IP41
Температура эксплуатации: -40°C ~ +80°C

Данные модели

• Модель: HS-01RJ-18G
• Каналы: 1
• Интерфейс: SMA-F, 50Ω
• Диапазон частот: DC до 18 GHz
• Классы мощности: 100W (DC–2GHz); 50W (2–8GHz); 25W (8–15GHz); 20W (15–18GHz)
• Макс. VSWR: 1.25
• Макс. вставные потери: 0.3 dB
• Макс. скорость: 300 RPM
• Крутящий момент: ≤0.5 N·m
• Ресурс: ≥10 млн оборотов
• Корпус: нержавеющая сталь
• Класс защиты: IP41
• Температура эксплуатации: -40°C до +80°C
