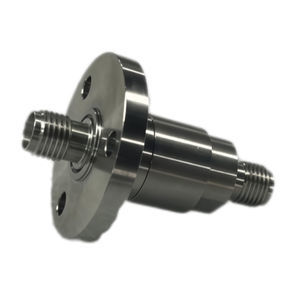

Вращающийся коллектор для антенны радаров RJ02-571-010

для алюминиямногоканальныйс коаксиальным включателем RF

Краткое описание
Двухканальный коаксиальный вращающийся контакт RJ02-571-010 предназначен для стабильной передачи радиочастотных сигналов в поворачивающихся системах. Обеспечивает низкие потери вставки, контролируемый VSWR и стабильность фазы в диапазоне DC–4,5 ГГц и поддерживает передачу постоянного тока в соответствии со спецификацией, что делает его подходящим для вращающихся антенн, радиолокационных подводов и других вращающихся RF-сборок.

Параметры RF-каналов

• Диапазон частот: DC ~ 4,5 ГГц
• Интерфейс: SMA-F (50Ω) для CH1 и CH2
• Пиковая мощность (макс): 1 кВт на канал
• Средняя мощность (макс): CH1: 100 Вт (DC–2 ГГц) / 60 Вт (2–4,5 ГГц); CH2: 10 Вт
• VSWR (макс): CH1: 1,2; CH2: 1,5
• Флуктуация VSWR (макс): CH1: 0,05; CH2: 0,2
• Потери вставки (макс): CH1: 0,25 дБ; CH2: 0,30 дБ
• Флуктуация потерь вставки (макс): CH1: 0,05 дБ; CH2: 0,15 дБ
• Флуктуация фазы (макс): CH1: 0,5°; CH2: 4°

Возможности передачи DC (макс)

• CH1: 0,5 A, 48 V DC @ при полной средней RF-мощности; 2 A, 48 V DC @ 5 W средней RF-мощности
• CH2: 0,5 A, 48 V DC @ при полной средней RF-мощности; 0,5 A, 48 V DC @ 5 W средней RF-мощности

Механические и эксплуатационные параметры

• Макс. скорость вращения: 30 об/мин
• Мин. срок службы: 5×10^4 оборотов
• Макс. пусковой момент: 0,5 Нм @ комнатной температуре
• Макс. рабочий момент: 0,5 Нм @ комнатной температуре
• Материал корпуса: алюминиевый сплав
• Примерный вес: 0,13 кг
• Диапазон рабочих температур: -40°C до +70°C
• Макс. относительная влажность: 95%
• Степень защиты: IP60

Технические характеристики

• Модель: RJ02-571-010
• Тип: двухканальная коаксиальная вращающаяся передача RF
• Частота: DC до 4,5 ГГц
• Разъёмы / Интерфейс: SMA-F (50Ω) для обоих каналов
• Пиковая мощность на канал: 1 кВт
• Средняя мощность (пример): CH1 до 100 Вт (DC–2 ГГц)
• Скорость вращения: до 30 об/мин
• Материал корпуса: алюминиевый сплав
• Защита: IP60
• Вес: ~0,13 кг
• Рабочая температура: -40°C до +70°C
