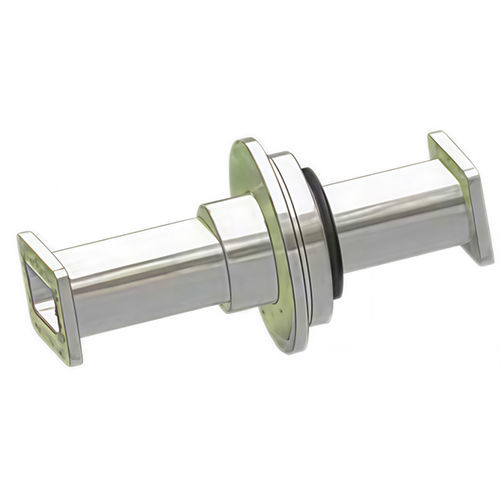

Вращающийся коллектор для телекоммуникационной сети HS-1RJ-005

промышленныйдля антенны радаровиз сплава

Краткое описание
Одноканальный волноводный вращающийся соединитель WR284/G, оптимизированный для 2,70–2,90 ГГц. Обеспечивает пиковую мощность 1 МВт и среднюю 1 кВт, с VSWR ≤1,2 и коэффициентом вставных потерь ≤0,2 дБ. Максимальная скорость вращения 10 об/мин, расчётный ресурс 6×10^6 циклов, степень защиты IP65, рабочая температура 0°C до +55°C. Предназначен для радаров, спутниковой связи и промышленных высокомощных RF-систем.

Ключевые характеристики

• Частота и энергетические характеристики: Работает в диапазоне 2,70–2,90 ГГц (WR284/G). Обрабатывает 1 МВт пиковой и 1 кВт средней мощности, VSWR ≤1,2 и вставные потери ≤0,2 дБ для минимизации деградации сигнала и обеспечения эффективной передачи мощности.
• Механическая прочность и ресурс вращения: Разработан для непрерывной работы до 10 об/мин с ресурсом 6×10^6 циклов. Изготовлен из высокопрочного коррозионностойкого сплава с прецизионными подшипниками и уплотнениями для выдерживания вибраций и повторяющихся вращений.
• Защита от внешней среды и диапазон работы: Класс защиты IP65 (пыленепроницаем и защищён от струй воды низкого давления). Допустимая рабочая температура 0°C–+55°C для надёжной эксплуатации в тяжёлых внутренних и наружных условиях.
• Конструкция и интеграция: Интерфейс волновода WR284/G обработан по промышленным допускам для простой интеграции со стандартными компонентами. Экранирование от ЭМИ и удобные элементы крепления/выравнивания упрощают монтаж.
• Контроль качества и соответствие: Заводские испытания по VSWR, вставным потерям, выдерживаемой мощности, ресурсам вращения и сопротивлению внешним воздействиям; соответствует применимым рекомендациям IEEE и проходит строгий QC.

Таблица продукта
Конфигурация канала : Одноканальная : Упрощает интеграцию для приложений с одним сигналом, снижает сложность и стоимость
Стандарт волновода : WR284/G : Совместим со стандартными компонентами WR284/G, не требует специальных адаптеров
Диапазон частот : 2,70–2,90 ГГц : Оптимизирован для средне- и высокочастотных приложений (радар, спутниковая связь)
Пиковая мощность : 1 МВт : Обрабатывает высокоинтенсивные RF-приложения, подходит для передатчиков высокой мощности
Средняя мощность : 1 кВт : Поддерживает непрерывную работу на высокой мощности без перегрева или потери производительности
VSWR : ≤1,2 : Минимизирует отражения сигнала, обеспечивает согласование импедансов и целостность сигнала
Вставные потери : ≤0,2 дБ : Снижает потери мощности, максимизирует энергоэффективность и качество сигнала
Макс. скорость вращения : 10 об/мин : Поддерживает непрерывное вращение антенн и механизмов, обеспечивает плавную работу
Ресурс : 6×10^6 циклов : Долговечность, снижает затраты на техобслуживание и замену
Степень защиты : IP65 : Пыленепроницаем и водостойкий, подходит для суровых условий внутри/снаружи помещений
Температура эксплуатации : 0°C–+55°C : Адаптирован к различным климатическим условиям, надёжен в полевых и промышленных условиях
Механический материал : Высокопрочный коррозионностойкий сплав : Выдерживает вращательные нагрузки и эксплуатационное изнашивание, продлевает срок службы
Соответствие : Стандарты IEEE : Соответствует мировым промышленным требованиям, обеспечивает совместимость с глобальными системами

Технические характеристики

• Модель: HS-1RJ-005
• Конфигурация канала: Одноканальная
• Стандарт волновода: WR284/G
• Диапазон частот: 2,70–2,90 ГГц
• Пиковая мощность: 1 МВт
• Средняя мощность: 1 кВт
• VSWR: ≤1,2
• Вставные потери: ≤0,2 дБ
• Максимальная скорость вращения: 10 об/мин
• Ресурс: 6×10^6 циклов
• Степень защиты: IP65
• Температура эксплуатации: 0°C до +55°C
• Механический материал: Высокопрочный коррозионностойкий сплав
• Соответствие: Стандарты IEEE
• Типичные применения: Радар, спутниковая связь, промышленные высокомощные RF-системы
