Многоканальный вращающийся коллектор HS-04RJ-040

радиочастотныйрадиочастотныйс коаксиальным включателем RF

Обзор продукта

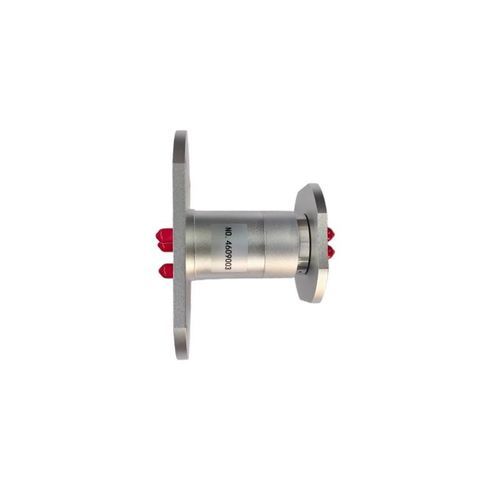

4-канальный RF-поворотный разъем (гибридный скользящий контакт) разработан для передачи четырех независимых ВЧ-сигналов вместе с электропитанием через вращающуюся интерфейсную часть, обеспечивая стабильную целостность сигнала и механическую надежность для промышленных применений и радиолокационных антенн.

Краткое описание

• Модель: HS-04RJ-040
• Каналы: 4 канала (CH1–CH4)
• Интерфейс: SMA-F (50 Ω)
• Частота: DC – 2,5 ГГц
• Мощность: 200 W (пиковая) / 20 W @ 1 ГГц (средняя)
• Электрические: 2 A / 440 VAC/DC
• Защита и ресурс: IP51 / 5 000 000 оборотов
• Скорость: 100 об/мин

Ключевые особенности и преимущества

• Гибридная передача: Объединяет 4 RF-канала с электрическими контактами (номинальный ток 2 A, макс. 440 VAC/DC) в одном компактном корпусе для совместной передачи RF и питания.
• Высокая мощность: Поддерживает до 200 W пиковую мощность и 20 W среднюю мощность @ 1 ГГц на канал.
• Высокие RF характеристики: Низкий КСВЧ (макс. 1,3) и низкое входное затухание (макс. 0,5 dB) для минимизации отражений и искажений сигнала.
• Прочная конструкция: Защита IP51; типичная изоляция ~50 dB и низкая вариация контактного сопротивления для надежной RF-изоляции.
• Долговечный и быстрый: Расчет на работу до 100 об/мин при минимальном ресурсе 5 000 000 оборотов.
• Готов к суровым условиям: Работает в широком диапазоне температур и выдерживает повышенную влажность.

Применения
Подходит для радиолокационных станций управления воздушным движением, вращающихся антенн, спутниковых систем связи, микроволновых испытательных поворотных столов и автоматизированных систем, требующих непрерывной 360° передачи RF и питания.

Кастомизация и поддержка
Доступны варианты OEM/ODM для пользовательских диапазонов частот, альтернативных разъемов (например, N-type, TNC, 2.92 mm), размеров фланцев и гибридных конфигураций под требования системы.

Технические характеристики

• Модель: HS-04RJ-040
• Каналы: 4 (CH1–CH4)
• RF-интерфейс: SMA-F, 50 Ω
• Диапазон частот: DC – 2,5 ГГц
• Пиковая мощность: 200 W на канал (пик)
• Средняя мощность: 20 W на канал @ 1 ГГц
• Электрические контакты: Номинальный ток 2 A
• Макс. рабочее напряжение: 440 VAC/DC
• КСВЧ: Макс. 1,3
• Внесенные потери: Макс. 0,5 dB
• Изоляция: ~50 dB
• Вариация контактного сопротивления: Макс. ~10 mΩ
• Степень защиты: IP51
• Скорость вращения: До 100 RPM
• Ресурс: Минимум 5 000 000 оборотов
• Рабочая температура: -30 °C до +80 °C
• Влажность: До 85 % RH
