Вращающийся коллектор для авиационной промышленности

медицинскийдля использования в промышленностидля антенны радаров

Обзор продукта

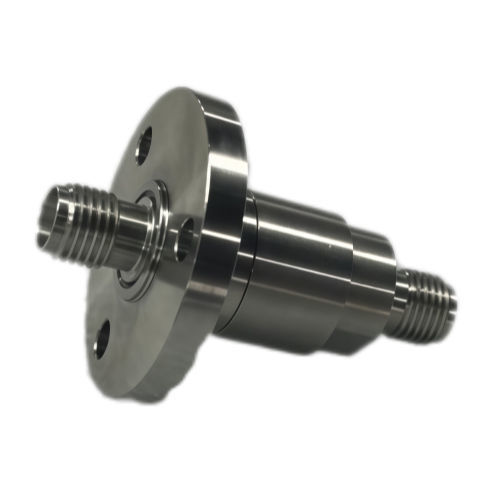

Одноканальный роторный соединитель обеспечивает надежную передачу радиочастотных сигналов между неподвижными и вращающимися узлами в диапазоне DC–18 ГГц. Предназначен для радаров, наземных станций спутниковой связи, микроволновых испытательных платформ и оборонных систем; имеет конструкцию из нержавеющей стали, длительный ресурс и возможность нестандартной настройки для специфических интерфейсов или условий эксплуатации.

Ключевые характеристики

• Диапазон частот: DC до 18 ГГц
• Коэффициент затухания (insertion loss): ≤0,3 дБ (типично)
• VSWR: ≤1,25
• Мощность: до 100 Вт @ DC–2 ГГц; 50 Вт @ 2–8 ГГц; 25 Вт @ 8–15 ГГц; 20 Вт @ 15–18 ГГц
• Скорость вращения: 0–300 об/мин
• Срок службы: ≥10 млн. оборотов
• Крутящий момент: ≤0,5 N·m
• Рабочая температура: -40 °C до +80 °C
• Температура хранения: -55 °C до +85 °C
• Допускаемая относительная влажность: до 95%
• Материал: нержавеющая сталь
• Класс защиты: IP41
• Стандарты испытаний: GJB150.9A-2009 (влажность), GJB150.16A-2009 (вибрация), GJB150.18A-2009 (удар)

Применение

• Вращающиеся радарные антенны, требующие стабильной передачи до 18 ГГц
• Испытательные поворотные столы в микроволновых безэховых камерах
• Антенны слежения наземных спутниковых станций
• Вращающиеся интерфейсы в системах радиоэлектронной борьбы
• Военные и аэрокосмические каналы связи
• Медицинская визуализация с вращающимися RF-компонентами
• Промышленные высокочастотные вращающиеся платформы

Качество и надежность
Каждое устройство проходит проверку по военным стандартам окружающей среды, включая испытания на влажность, вибрацию и механические удары в соответствии с серией GJB150. В производстве применяется строгий контроль качества и инспекции. По заказу возможна нестандартная конфигурация для суровых условий, расширенных температурных диапазонов, повышенных классов защиты IP или специальных типов разъемов.

Почему стоит выбрать этот продукт

• Возможность настройки: число каналов, диапазон частот, мощность и механические интерфейсы
• Военные экологические испытания для эксплуатации в экстремальных условиях
• Длительный срок службы (≥10 млн. оборотов) снижает затраты на обслуживание и простои
• Стабильная высокочастотная работа до 18 ГГц с малыми потерями и низким VSWR
• Конструкция из нержавеющей стали обеспечивает коррозионную стойкость и долговечность в полевых условиях

Технические характеристики

• Наименование: одноканальный роторный соединитель
• Диапазон частот: DC до 18 ГГц
• Коэффициент затухания: ≤0,3 дБ (типично)
• VSWR: ≤1,25
• Мощность: до 100 Вт @ DC–2 ГГц; 50 Вт @ 2–8 ГГц; 25 Вт @ 8–15 ГГц; 20 Вт @ 15–18 ГГц
• Скорость вращения: 0–300 об/мин
• Срок службы: ≥10 млн. оборотов
• Крутящий момент: ≤0,5 N·m
• Рабочая температура: -40 °C до +80 °C
• Температура хранения: -55 °C до +85 °C
• Допускаемая относительная влажность: до 95%
• Материал: нержавеющая сталь
• Класс защиты: IP41
• Стандарты испытаний: GJB150.9A-2009, GJB150.16A-2009, GJB150.18A-2009
