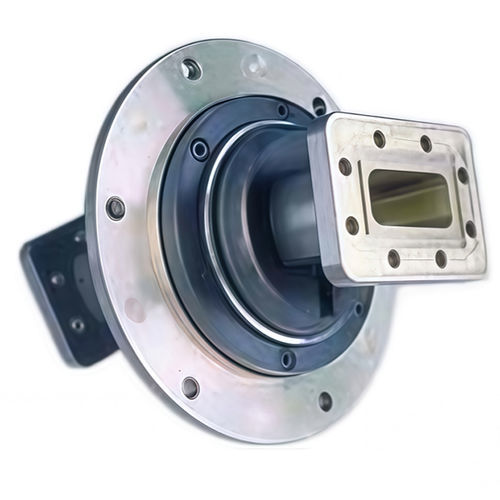

Вращающийся коллектор для авиационной промышленности HS-1RJ-006

морскойдля антенны радаровпрочный

Краткое описание
Этот одноканальный RF-поворотный соединитель для волновода WR187/G работает в диапазоне 5,4–5,9 ГГц и предназначен для непрерывной передачи высокочастотной мощности на вращающихся платформах, характерных для аэрокосмических и радиолокационных задач. Поддерживает пиковую мощность 1,1 МВт и среднюю 4 кВт при низком VSWR и небольших потерях вставки; ресурс механики 6×10⁶ оборотов, степень защиты IP65.

Модель
HS-1RJ-006

Особенности

• Точная RF-работа для 5,4–5,9 ГГц (C-диапазон): VSWR ≤1,2 и потеря вставки ≤0,2 dB для снижения отражений и сохранения качества сигнала.
• Высокая пропускная способность по мощности: пик 1,1 МВт и средняя 4 кВт для требовательных передающих систем.
• Увеличенный ресурс: рассчитан на 6×10⁶ оборотов с прецизионными подшипниками и прочной конструкцией для длительной эксплуатации.
• Защита от внешних воздействий: IP65, диапазон рабочих температур 0 °C до +55 °C.
• Механические характеристики: одноканальная конструкция WR187/G; максимальная скорость вращения 10 RPM.

Технические характеристики (таблица)
Параметр — Спецификация
Диапазон частот — 5,4–5,9 ГГц
Размер волновода — WR187/G
Каналы — Один канал
Пиковая мощность — 1,1 МВт
Средняя мощность — 4 кВт
VSWR — ≤1,2
Потеря вставки — ≤0,2 dB
Макс. скорость вращения — 10 RPM
Срок службы — 6×10⁶ оборотов
Защита — IP65
Рабочая температура — 0 °C до +55 °C

Применения

• Радиолокационные системы (авиационные, наземные, морские)
• Антенны спутниковой связи
• Промышленные высокомощные RF-установки
• Вращающиеся коммуникационные платформы
• Военные и аэрокосмические RF-системы

Ключевые преимущества для покупателя

• Снижает потери и искажения сигнала в вращающихся RF-каналах
• Обеспечивает надежную работу при передаче высокой мощности
• Уменьшает частоту технического обслуживания благодаря длительному сроку службы
• Гарантирует стабильную работу в агрессивных средах (IP65)
• Упрощает интеграцию в существующие системы с волноводом WR187

Технические характеристики

• Диапазон частот: 5,4–5,9 ГГц
• Размер волновода: WR187/G
• Каналы: Один канал
• Пиковая мощность: 1,1 МВт
• Средняя мощность: 4 кВт
• VSWR: ≤1,2
• Потеря вставки: ≤0,2 dB
• Макс. скорость вращения: 10 RPM
• Срок службы: 6×10⁶ оборотов
• Защита: IP65
• Рабочая температура: 0 °C до +55 °C
