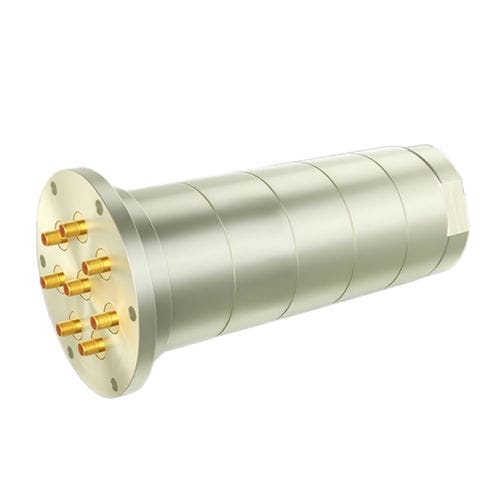

Вращающийся коллектор для авиационной промышленности HS-8RJ-001

для использования в промышленностидля ротационного столадля антенны радаров

Обзор
HS-8RJ-001 — высокопроизводительное RF-скользящее кольцо (rotary joint) на 8 каналов с разъемами SMA-F, предназначенное для надёжной передачи высокочастотных сигналов в вращающихся системах. Обеспечивает низкие потери вставки, контролируемый VSWR и высокую изоляцию каналов для сохранения целостности RF в авиационных и радиолокационных применениях. Номинальная мощность 10 W, степень защиты IP65, механический ресурс 5 миллионов оборотов.

Ключевые возможности

• Восемь RF-каналов с интерфейсами SMA-F (50 Ω)
• Поддержка частот: каналы 1–3: 0–8 GHz; каналы 4–8: 0–6 GHz
• Низкие потери вставки и оптимизированный VSWR для минимизации ухудшения сигнала
• Высокая изоляция между каналами для предотвращения помех
• Прочное механическое исполнение: IP65, рабочий диапазон -40 °C до +65 °C, до 5 000 000 оборотов

Типичные применения

• Авиационные системы и бортовая телеметрия
• Радарные и наблюдательные антенны
• Вращающиеся платформы и промышленные системы, требующие передачи RF

Технические характеристики

• Модель: HS-8RJ-001
• Каналы: 8
• Тип разъема: SMA-F (гнездо), 50 Ω
• Диапазон частот: Канал 1–3: 0 ~ 8 GHz; Канал 4–8: 0 ~ 6 GHz
• Номинальная мощность: 10 W (макс.)
• VSWR: ≤ 1,6
• Потери вставки: ≤ 1,5 dB
• Изоляция: ≥ 70 dB
• Макс. скорость вращения: 60 RPM
• Механический ресурс: 5 000 000 оборотов
• Класс защиты: IP65
• Температура эксплуатации: -40 °C ~ +65 °C
