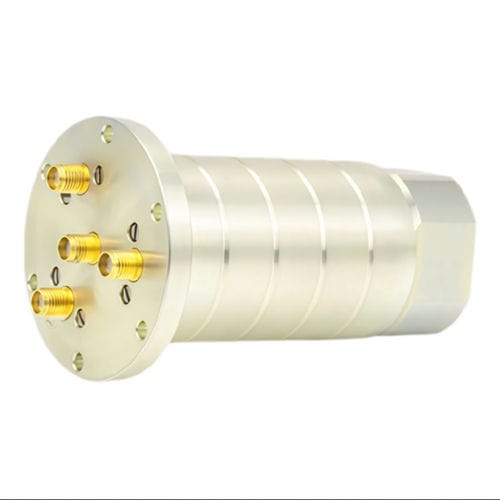

Вращающийся коллектор с малым моментом HS-04RJ-001

многоканальныйс коаксиальным включателем RFSMA

Краткое описание
Этот 4-канальный RF поворотный соединитель (модель HS-04RJ-001) обеспечивает надежную передачу между неподвижными и вращающимися компонентами через разъемы SMA (гнездо, 50 Ω). Диапазон 0–4 ГГц, поддерживает до 50 Вт на канал и рассчитан на длительный срок службы и эксплуатацию в промышленных/уличных условиях с защитой IP65.

Ключевые характеристики

• 4 независимых RF-канала: одновременная передача четырех отдельных сигналов 0–4 ГГц.
• Широкая полоса частот: покрытие 0–4 ГГц.
• Высокая мощность: максимальная входная мощность 50 Вт на канал.
• Высокие электрические характеристики:
  • Вставные потери: ≤ 1 dB.
  • VSWR: ≤ 1.5.
  • Изоляция между каналами: 55 dB.
• Стандартный интерфейс: разъем SMA (гнездо, 50 Ω).
• Прочный механический дизайн:
  • Макс. скорость вращения: 60 RPM.
  • Механический ресурс: 5,000,000 вращений.
  • Низкий крутящий момент при работе.
  • Степень защиты: IP65.
• Широкий диапазон рабочих температур: -40°C до +65°C.

Характеристики производительности

• Количество каналов: 4
• Диапазон частот: 0–4 ГГц
• Импеданс: 50 Ω
• Тип разъема: SMA (гнездо)
• Мощность на канал: 50 W (макс.)
• Вставные потери: ≤ 1 dB
• VSWR: ≤ 1.5
• Изоляция каналов: 55 dB
• Макс. скорость вращения: 60 RPM
• Механический ресурс: 5,000,000 вращений
• Степень защиты: IP65
• Рабочая температура: -40°C до +65°C

Преимущества для профессиональных покупателей

• Минимизирует деградацию сигнала за счет низких вставных потерь и контролируемого VSWR, подходит для критичных RF-систем.
• Предотвращает помехи благодаря высокой изоляции между каналами, позволяя несколько независимых сигналов.
• Обеспечивает длительную работу при ресурсе 5,000,000 вращений и защите IP65 для промышленных и уличных установок.
• Упрощает интеграцию благодаря стандартным SMA-разъемам и компактной механической конструкции.
• Работает в широком диапазоне температур для суровых условий эксплуатации.

Типичные приложения

• Радарные системы (управление воздушным движением, флот, наземные)
• Антенны спутниковой связи (SATCOM)
• RF стенды и измерительное оборудование
• Промышленная автоматизация и вращающееся оборудование
• Телекоммуникационные системы
• Военные и авиационно-космические платформы

Технические характеристики

• Модель: HS-04RJ-001
• Количество каналов: 4
• Диапазон частот: 0–4 ГГц
• Импеданс: 50 Ω
• Тип разъема: SMA (гнездо)
• Мощность на канал: 50 W (макс.)
• Вставные потери: ≤ 1 dB
• VSWR: ≤ 1.5
• Изоляция каналов: 55 dB
• Макс. скорость вращения: 60 RPM
• Механический ресурс: 5,000,000 вращений
• Степень защиты: IP65
• Рабочая температура: -40°C до +65°C
