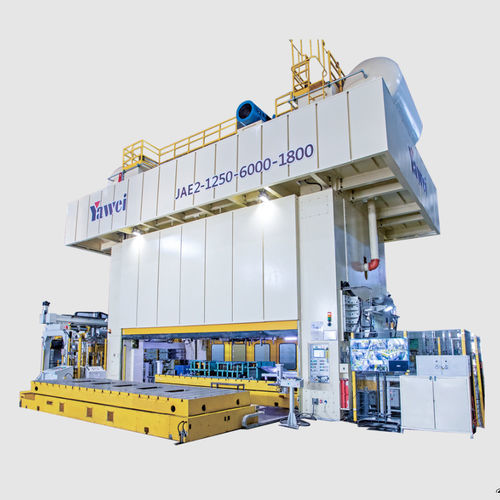

Механический пресс JAE2 series

для формовкидля вытяжкидля листового металла

Описание продукта

• Закрытого типа механический пресс с двухточечной опорой, предназначенный для прогрессивной штамповки и тяжёлой гибки
• Модульная стандартизированная конструкция, крупные детали сварены из стали и подвергнуты отжигу для снятия напряжений
• Высокая жёсткость конструкции, подтверждённая методом конечных элементов
• Конструкция с направляющими стойками и втулками, эксцентриковый зубчатый механизм с реверсивным вращением
• Передачи: елочные зубья для высоких скоростей, прямые/шлифованные зубья для низких скоростей
• Автоматическая циркуляция тонкого масла, высокоточные длинные направляющие с четырьмя углами и восьми гранями
• Пневматическое сцепление и тормоз большой крутящий момент/низкая инерция; возможна кастомизация

Доступные модели

• JAE2-400
• JAE2-500
• JAE2-630
• JAE2-800
• JAE2-1000
• JAE2-1250
• JAE2-1600

Технические параметры — JAE2-400
Номинальная сила: 4000 kN
Ход номинальной силы: 13 mm
Длина хода ползуна: 500 mm
Частота хода ползуна: 8–18 раз/мин
Макс. высота установки штампа: 1200 mm
Диапазон регулировки высоты установки: 500 mm
Размер рабочего стола (Ш×Г): 3600 mm × 1800 mm
Прижимающая/выдавливающая сила натяжной подушки: 800 kN
Ход натяжной подушки: 20–150 mm
Движение подвижного рабочего стола: вперёд/назад

Технические параметры — JAE2-500
Номинальная сила: 5000 kN
Ход номинальной силы: 13 mm
Длина хода ползуна: 500 mm
Частота хода ползуна: 8–18 раз/мин
Макс. высота установки штампа: 1200 mm
Диапазон регулировки высоты установки: 500 mm
Размер рабочего стола (Ш×Г): 3600 mm × 1800 mm
Прижимающая/выдавливающая сила натяжной подушки: 1000 kN
Ход натяжной подушки: 20–150 mm
Движение подвижного рабочего стола: вперёд/назад

Технические параметры — JAE2-630
Номинальная сила: 6300 kN
Ход номинальной силы: 13 mm
Длина хода ползуна: 500 mm
Частота хода ползуна: 8–18 раз/мин
Макс. высота установки штампа: 1200 mm
Диапазон регулировки высоты установки: 500 mm
Размер рабочего стола (Ш×Г): 3600 mm × 1800 mm
Прижимающая/выдавливающая сила натяжной подушки: 1200 kN
Ход натяжной подушки: 20–150 mm
Движение подвижного рабочего стола: вперёд/назад

Технические параметры — JAE2-800
Номинальная сила: 8000 kN
Ход номинальной силы: 13 mm
Длина хода ползуна: 500 mm
Частота хода ползуна: 8–18 раз/мин
Макс. высота установки штампа: 1200 mm
Диапазон регулировки высоты установки: 500 mm
Размер рабочего стола (Ш×Г): 4000 mm × 1800 mm
Прижимающая/выдавливающая сила натяжной подушки: 1500 kN
Ход натяжной подушки: 20–150 mm
Движение подвижного рабочего стола: вперёд/назад

Технические параметры — JAE2-1000
Номинальная сила: 10000 kN
Ход номинальной силы: 13 mm
Длина хода ползуна: 600 mm
Частота хода ползуна: 8–18 раз/мин
Макс. высота установки штампа: 1200 mm
Диапазон регулировки высоты установки: 500 mm
Размер рабочего стола (Ш×Г): 4000 mm × 1800 mm
Прижимающая/выдавливающая сила натяжной подушки: 1500 kN
Ход натяжной подушки: 20–200 mm
Движение подвижного рабочего стола: вперёд/назад

Технические параметры — JAE2-1250
Номинальная сила: 12500 kN
Ход номинальной силы: 13 mm
Длина хода ползуна: 600 mm
Частота хода ползуна: 8–18 раз/мин
Макс. высота установки штампа: 1200 mm
Диапазон регулировки высоты установки: 500 mm
Размер рабочего стола (Ш×Г): 4500 mm × 1800 mm
Прижимающая/выдавливающая сила натяжной подушки: 1500 kN
Ход натяжной подушки: 20–200 mm
Движение подвижного рабочего стола: вперёд/назад

Технические параметры — JAE2-1600
Номинальная сила: 16000 kN
Ход номинальной силы: 13 mm
Длина хода ползуна: 800 mm
Частота хода ползуна: 8–18 раз/мин
Макс. высота установки штампа: 1200 mm
Диапазон регулировки высоты установки: 500 mm
Размер рабочего стола (Ш×Г): 5000 mm × 1800 mm
Прижимающая/выдавливающая сила натяжной подушки: 2000 kN
Ход натяжной подушки: 20–250 mm
Движение подвижного рабочего стола: вперёд/назад

Общие характеристики

• Серия: JAE2
• Диапазон номинальных сил: 4000 kN – 16000 kN
• Ход номинальной силы (все модели): 13 mm
• Длина хода ползуна: 500–800 mm в зависимости от модели
• Частота хода: 8–18 раз/мин
• Макс. высота установки штампа: 1200 mm; регулировка: 500 mm
• Размеры рабочего стола варьируются по моделям (3600–5000 mm × 1800 mm)
• Особенности: крупные сварные детали с отжигом, прецизионные направляющие, циркуляционная масляная смазка, пневматическое сцепление/тормоз

Примечание
Параметры указаны для стандартных конфигураций. Для проектных решений, интерфейсов оснастки и опций свяжитесь с поставщиком.
