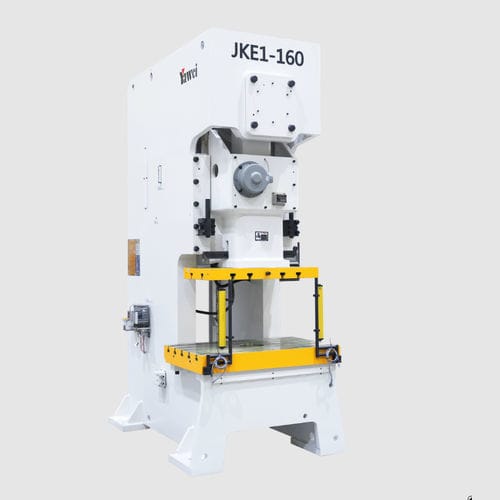

Механический пресс JKE1 series

для тиснениядля листового металлас С-образной станиной

Описание продукта

• Обеспечивает точность уровня JIS 1 для всего станка.
• Высокожесткий корпус станка, изготовленный из качественной сварной стальной пластины.
• Низкий уровень шума при работе.
• Минимальная деформация при штамповке.
• Прямоугольная удлинённая шестигранная направляющая.
• Удобный человеко-машинный интерфейс, обеспечивающий простое и удобное управление.

Доступные модели

• JKE1-160
• JKE1-200
• JKE1-260
• JKE1-315
• JKE1-400

Технические характеристики — JKE1-160 Номинальная мощность: 1600 кН Ход при номинальной мощности: V (6 мм), H (4 мм) Ход ползуна: V (200 мм), H (80 мм) Число ходов в минуту: V (25–50 ходов/мин), H (50–100 ходов/мин) Максимальная высота установки штампа: V (400 мм), H (460 мм) Регулировка высоты штампа: 100 мм Площадь основания суппорта (тип I): 700 × 580 × 90 мм Площадь основания суппорта (тип II): 990 × 580 × 90 мм Максимальный вес верхней матрицы: 540 кг Размеры рабочего стола (Д/Ш + П/В): 1250 × 760 × 150 мм Мощность главного двигателя: 11 кВт Давление воздуха: 0,6 МПа Точность пресса: японский стандарт JIS, 1-й класс 1 Габаритные размеры станка: 1478 × 2100 × 3400 мм Грузоподъемность опорной плиты: 100 кН Ход опорной плиты: 80 мм Полезная площадь опорной плиты: 660 × 420 мм² Технические характеристики изделия — JKE1-200 Номинальная грузоподъемность: 2000 кН Ход при номинальной мощности: V (6 мм), H (4 мм) Ход суппорта: V (200 мм), H (100 мм) Число ходов в минуту: V (25–50 ход/мин), H (45–80 ход/мин) Максимальная высота установки штампа: V (450 мм), H (500 мм) Регулировка высоты штампа: 110 мм Площадь дна суппорта (тип I): 850 × 650 × 90 мм Площадь основания суппорта (тип II): 1130 × 650 × 90 мм Максимальный вес верхней матрицы: 800 кг Размер рабочего стола (L/R + F/B): 1400 × 820 × 160 мм Мощность главного двигателя: 15 кВт Давление воздуха: 0,6 МПа Точность пресса: 1-й класс по японскому стандарту JIS Габаритные размеры станка: 1620 × 2350 × 3700 мм Грузоподъёмность опорной плиты: 140 кН Ход опорной плиты: 100 мм Полезная площадь подушки штампа: 660 × 460 мм² Технические характеристики изделия — JKE1-260 Номинальная сила: 2600 кН Ход при номинальной силе: V (6,5 мм), H (4 мм) Ход суппорта: V (250 мм), H (100 мм) Число ходов в минуту: V (20–40 ходов/мин), H (40–70 ходов/мин) Максимальная высота установки штампа: V (450 мм), H (525 мм) Регулировка высоты штампа: 120 мм Площадь основания суппорта (тип I): 900 × 700 × 100 мм Площадь основания суппорта (тип II): 1130 × 700 × 100 мм Максимальный вес верхнего штампа: 800 кг Размеры рабочего стола (Д/Ш + П/В): 1550 × 840 × 180 мм Мощность главного двигателя: 22 кВт Давление воздуха: 0,6 МПа Точность пресса: Япония JIS 1-й класс 1 Габаритные размеры станка: 1760 × 2400 × 4200 мм Грузоподъёмность опорной плиты: 140 кН Ход опорной плиты: 100 мм Полезная площадь опорной плиты: 660 × 460 мм² Параметры изделия — JKE1-315 Номинальная мощность: 3150 кН Ход при номинальной мощности: V (8 мм), H (6 мм) Ход суппорта: V (250 мм), H (100 мм) Число ходов в минуту: V (20–40 ход/мин), H (30–50 ход/мин) Максимальная высота установки штампа: V (500 мм), H (575 мм) Регулировка высоты штампа: 120 мм Площадь основания суппорта (тип I): 1000 × 720 × 100 мм Максимальный вес верхней матрицы: 800 кг Размеры рабочего стола (Д/Ш + П/В): 1650 × 880 × 180 мм Мощность главного двигателя: 30 кВт Давление воздуха: 0,6 МПа Точность пресса: Япония, JIS 1-й класс 1 Габаритные размеры станка: 1900 × 2850 × 4500 мм Нагрузочная способность опорной плиты: 160 кН Ход опорной плиты: 110 мм Полезная площадь подушки штампа: 700 × 460 мм² Параметры изделия — JKE1-400 Номинальная мощность: 4000 кН Ход при номинальной мощности: 8 мм Ход суппорта: 280 мм Число ходов в минуту: 20–35 ход/мин Максимальная высота установки штампа: 550 мм Диапазон регулировки высоты штампа: 120 мм Площадь нижней части суппорта (тип I): 1130 × 750 × 110 мм Максимальный вес верхнего штампа: 800 кг Размеры рабочего стола (Д/Ш + П/В): 1750 × 900 × 200 мм Мощность главного двигателя: 37 кВт Давление воздуха: 0,6 МПа Точность пресса: Япония JIS 1-й класс 1 Габаритные размеры станка: 1740 × 2730 × 4695 мм Усилие опорной плиты: 140 кН Ход опорной плиты: 100 мм Полезная площадь опорной плиты: 810 × 480 мм² Характеристики / Технические данные

• Стандарт точности: Япония JIS 1-й класс 1 (точность на уровне станка).
• Требуемое давление воздуха: 0,6 МПа.
• Мощность главного двигателя (зависит от модели): 11 кВт (JKE1-160), 15 кВт (JKE1-200), 22 кВт (JKE1-260), 30 кВт (JKE1-315), 37 кВт (JKE1-400).
• Грузоподъёмность и ход опорной плиты варьируются в зависимости от модели (примеры: 100 кН/80 мм для JKE1-160; 140 кН/100 мм для JKE1-200/260; 160 кН/110 мм для JKE1-315).
• Широкий выбор моделей (серия JKE1) с номинальной мощностью от 1600 кН до 4000 кН.
• Сварной стальной корпус высокой жесткости и прямоугольные шестигранные направляющие для уменьшения деформации при штамповке и снижения шума.
• Удобный человеко-машинный интерфейс для простого управления.
