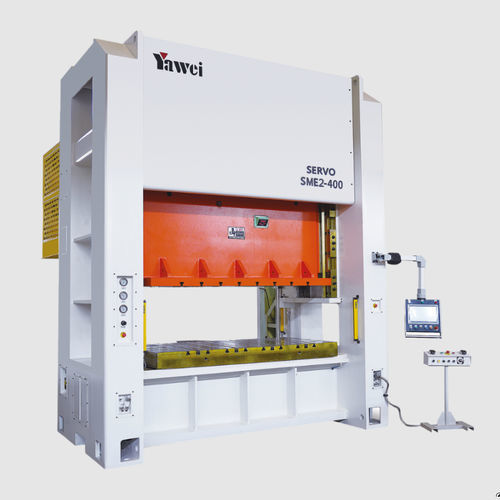

Электрический пресс SME2 series

электронныйдля формовкидля тиснения

Описание продукта

• Портальная сервопресс с двумя опорными точками, приводимая в действие низкооборотным высокомоментным сервомотором для точной вырубки и штамповки.
• Программируемые профили движения и высота хода для гибких производственных последовательностей.
• Автоматическая компенсация нижней мёртвой точки обеспечивает точность штамповки < 0,01 мм.
• Скорость ползуна регулируется бесступенчато (без дискретных шагов) для оптимизации тактового времени.
• Интеллектуальное сервоуправление снижает энергопотребление и углеродный след.
• Тонкая настройка вручную (маховик) сокращает время наладки штампов.

Доступные модели

• SME2-260
• SME2-315
• SME2-400
• SME2-500
• SME2-630

SME2-260
Номинальная сила: 2600 kN
Номинальный ход: 7 mm
Ход ползуна: 280 mm
Макс. холостых ходов в минуту: 40 spm
Макс. высота установки штампа: 550 mm
Регулировка высоты штампа: 120 mm
Нижняя площадь ползуна (Л/П + Ф/З): 2450 × 900 mm
Размер рабочей плиты (Л/П + Ф/З): 2550 × 1000 mm
Открытие в стойках (Ф/З + В/Н): 900 × 600 mm
Давление воздуха: 0,6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты машины (Д × Ш × В): 3600 × 1770 × 4749 mm
Мощность воздушной подушки / ход: 100 kN / 100 mm
Мощность пневмоцилиндрической подушки / ход: 125 kN / 100 mm
Макс. значение крутящего момента: 14000 N·m

SME2-315
Номинальная сила: 3150 kN
Номинальный ход: 7 mm
Ход ползуна: 300 mm
Макс. холостых ходов в минуту: 30 spm
Макс. высота установки штампа: 550 mm
Регулировка высоты штампа: 120 mm
Нижняя площадь ползуна (Л/П + Ф/З): 2450 × 900 mm
Размер рабочей плиты (Л/П + Ф/З): 2550 × 1000 mm
Открытие в стойках (Ф/З + В/Н): 900 × 600 mm
Давление воздуха: 0,6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты машины (Д × Ш × В): 3900 × 3080 × 4965 mm
Мощность воздушной подушки / ход: 100 kN / 100 mm
Мощность пневмоцилиндрической подушки / ход: 125 kN / 100 mm
Макс. значение крутящего момента: 18000 N·m

SME2-400
Номинальная сила: 4000 kN
Номинальный ход: 10 mm
Ход ползуна: 300 mm
Макс. холостых ходов в минуту: 30 spm
Макс. высота установки штампа: 550 mm
Регулировка высоты штампа: 120 mm
Нижняя площадь ползуна (Л/П + Ф/З): 2800 × 1400 mm
Размер рабочей плиты (Л/П + Ф/З): 2900 × 1400 mm
Открытие в стойках (Ф/З + В/Н): 1100 × 600 mm
Давление воздуха: 0,6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты машины (Д × Ш × В): 4100 × 3200 × 5260 mm
Мощность воздушной подушки / ход: 100 kN / 100 mm
Мощность пневмоцилиндрической подушки / ход: 140 kN / 100 mm
Макс. значение крутящего момента: 12000 × 2 N·m

SME2-500
Номинальная сила: 5000 kN
Номинальный ход: 10 mm
Ход ползуна: 300 mm
Макс. холостых ходов в минуту: 30 spm
Макс. высота установки штампа: 600 mm
Регулировка высоты штампа: 120 mm
Нижняя площадь ползуна (Л/П + Ф/З): 3200 × 1100 mm
Размер рабочей плиты (Л/П + Ф/З): 3300 × 1200 mm
Открытие в стойках (Ф/З + В/Н): 1100 × 700 mm
Давление воздуха: 0,6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты машины (Д × Ш × В): 4500 × 2100 × 5670 mm
Мощность воздушной подушки / ход: 140 kN / 100 mm
Мощность пневмоцилиндрической подушки / ход: 140 kN / 100 mm
Макс. значение крутящего момента: 14000 × 2 N·m

SME2-630
Номинальная сила: 6300 kN
Номинальный ход: 10 mm
Ход ползуна: 300 mm
Макс. холостых ходов в минуту: 30 spm
Макс. высота установки штампа: 600 mm
Регулировка высоты штампа: 120 mm
Нижняя площадь ползуна (Л/П + Ф/З): 3200 × 1200 mm
Размер рабочей плиты (Л/П + Ф/З): 3300 × 1300 mm
Открытие в стойках (Ф/З + В/Н): 1100 × 700 mm
Давление воздуха: 0,6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты машины (Д × Ш × В): 4600 × 2125 × 5670 mm
Мощность воздушной подушки / ход: 140 kN / 100 mm
Мощность пневмоцилиндрической подушки / ход: 150 kN / 100 mm
Макс. значение крутящего момента: 18000 × 2 N·m

Технические характеристики

• Наименование продукта: Портальная сервопресс с двойной опорой
• Бренд: Jiangsu Yawei Machine Tool Co., Ltd.
• Серия / семейство моделей: SME2 series (SME2-260 / SME2-315 / SME2-400 / SME2-500 / SME2-630)
• Сервомотор: низкая скорость, высокий крутящий момент; программируемые профили движения и высота хода
• Точность: автоматическая компенсация низа хода < 0,01 мм; Japan JIS 1st class 1
• Управление скоростью: бесступенчатая регулировка скорости ползуна
• Энергия и экология: интеллектуальное сервоуправление для экономии энергии и снижения потребления
• Демпферы/подушки: варианты воздушных и цилиндрических подушек с параметрами по модели
• Диапазон типичных усилий: от 2600 kN до 6300 kN в зависимости от модели
• Макс. холостые скорости: до 40 spm (в зависимости от модели)
• Размеры стола и ползуна: зависят от модели (см. параметры моделей)
• Дополнительно: ручная микроналадка маховиком для снижения времени наладки штампа
