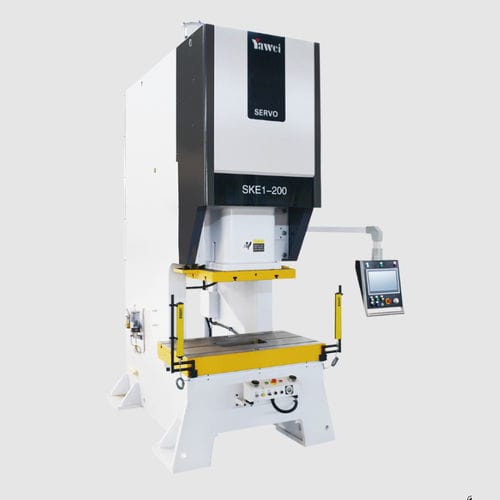

Механизированный пресс SKE1 seriesэлектрическийэлектронныйдля формовки
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Привод
- электрический, механизированный, электронный
- Функция
- для формовки, для тиснения
- Применение
- для листового металла
- Конструкция
- с С-образной станиной
- Контроль-управление
- со встроенным контроллером
- Другие характеристики
- с сервоприводом, с одиночным пуансоном
- Сила
1 250 kN, 1 600 kN, 2 000 kN, 2 600 kN, 3 150 kN
- Ход
180 mm, 200 mm, 250 mm
(7,087 in, 7,874 in, 9,843 in)- Ширина стола
600 mm, 800 mm, 820 mm, 840 mm, 880 mm
(24 in, 31 in, 32 in, 33 in, 35 in)- Длина стола
1 200 mm, 1 250 mm, 1 400 mm, 1 500 mm, 1 650 mm
(47 in, 49 in, 55 in, 59 in, 65 in)- Максимальное давление
1 MPa
- Габаритная длина
1 300 mm, 1 400 mm, 1 445 mm, 1 610 mm, 1 900 mm
(51 in, 55 in, 57 in, 63 in, 75 in)- Габаритная ширина
1 900 mm, 2 300 mm, 2 420 mm, 2 550 mm, 2 850 mm
(75 in, 91 in, 95 in, 100 in, 112 in)- Габаритная высота
3 200 mm, 3 800 mm, 3 815 mm, 4 310 mm, 4 500 mm
(126 in, 150 in, 150 in, 170 in, 177 in)
Описание
Описание продукта
Параметры (по моделям)
SKE1-315
Номинальная сила: 3150 kN
Ход номинальной силы: 8 mm
Ход ползуна: 250 mm
Макс. холостых ходов в минуту: 40 spm
Макс. высота оснастки: 500 mm
Регулировка высоты оснастки: 120 mm
Нижняя площадь ползуна (Л/П+П/З) (тип I): 1000×720×110 mm
Нижняя площадь ползуна (тип II): 1250×720×110 mm
Макс. вес верхней матрицы: 1800 kg
Размер рабочего стола: 1650×880×180 mm
Давление воздуха: 0.6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты станка (Д×Ш×В): 1900×2850×4500 mm
Вместимость маточного амортизатора: 236 kN
Ход амортизатора: 125 mm
Эффективная площадь амортизатора: 550×535 mm²
Макс. значение крутящего момента: 18000 N·m
SKE1-260
Номинальная сила: 2600 kN
Ход номинальной силы: 7 mm
Ход ползуна: 250 mm
Макс. холостых ходов в минуту: 45 spm
Макс. высота оснастки: 450 mm
Регулировка высоты оснастки: 120 mm
Нижняя площадь ползуна (тип I): 920×700×100 mm
Нижняя площадь ползуна (тип II): 1250×700×100 mm
Макс. вес верхней матрицы: 1800 kg
Размер рабочего стола: 1500×840×180 mm
Давление воздуха: 0.6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты станка (Д×Ш×В): 1810×2560×4325 mm
Вместимость маточного амортизатора: 151 kN
Ход амортизатора: 120 mm
Эффективная площадь амортизатора: 540×455 mm²
Макс. значение крутящего момента: 14000 N·m
SKE1-200
Номинальная сила: 2000 kN
Ход номинальной силы: 6 mm
Ход ползуна: 200 mm
Макс. холостых ходов в минуту: 50 spm
Макс. высота оснастки: 460 mm
Регулировка высоты оснастки: 110 mm
Нижняя площадь ползуна (тип I): 850×630×90 mm
Нижняя площадь ползуна (тип II): 1130×630×90 mm
Макс. вес верхней матрицы: 1800 kg
Размер рабочего стола: 1400×820×160 mm
Давление воздуха: 0.6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты станка (Д×Ш×В): 1680×2420×4060 mm
Вместимость маточного амортизатора: 122 kN
Ход амортизатора: 110 mm
Эффективная площадь амортизатора: 540×395 mm²
Макс. значение крутящего момента: 12000 N·m
SKE1-160
Номинальная сила: 1600 kN
Ход номинальной силы: 6 mm
Ход ползуна: 200 mm
Макс. холостых ходов в минуту: 50 spm
Макс. высота оснастки: 460 mm
Регулировка высоты оснастки: 100 mm
Нижняя площадь ползуна (тип I): 700×550×90 mm
Нижняя площадь ползуна (тип II): 990×550×90 mm
Макс. вес верхней матрицы: 1800 kg
Размер рабочего стола: 1250×800×140 mm
Давление воздуха: 0.6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты станка (Д×Ш×В): 1400×2300×3800 mm
Вместимость маточного амортизатора: 100 kN
Ход амортизатора: 80 mm
Эффективная площадь амортизатора: 650×420 mm²
Макс. значение крутящего момента: 9000 N·m
SKE1-125
Номинальная сила: 1250 kN
Ход номинальной силы: 6 mm
Ход ползуна: 180 mm
Макс. холостых ходов в минуту: 60 spm
Макс. высота оснастки: 360 mm
Регулировка высоты оснастки: 80 mm
Нижняя площадь ползуна (тип I): 650×470×80 mm
Нижняя площадь ползуна (тип II): 910×470×80 mm
Макс. вес верхней матрицы: 800 kg
Размер рабочего стола: 1200×600×110 mm
Давление воздуха: 0.6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты станка (Д×Ш×В): 1300×1900×3200 mm
Вместимость маточного амортизатора: 96 kN
Ход амортизатора: 90 mm
Эффективная площадь амортизатора: 420×345 mm²
Макс. значение крутящего момента: 6000 N·m
Технические характеристики
- Оснащён специализированным низкооборотным серводвигателем высокого крутящего момента для управляемой штамповки и формовки.
- Программируемые профили движения позволяют задавать и менять ход и скорость в процессе производства.
- Автоматическая компенсация нижней мёртвой точки (BDC) с точностью ниже 0,01 мм для прецизионной штамповки.
- Скорость ползуна плавно регулируется для настройки производительности и стабильности процесса.
- Интеллектуальное сервоуправление снижает энергопотребление и упрощает обслуживание.
- Программируемая высота хода и последовательность движений для гибкого производства и быстрой переналадки.
- Оптимизация профилей движения повышает качество деталей и продлевает ресурс штампов.
- Надёжная штамповка с минимальными ударами по станку и удобным доступом для обслуживания.
- Функция тонкой подстройки ручным маховиком сокращает время наладки штампа.
Параметры (по моделям)
SKE1-315
Номинальная сила: 3150 kN
Ход номинальной силы: 8 mm
Ход ползуна: 250 mm
Макс. холостых ходов в минуту: 40 spm
Макс. высота оснастки: 500 mm
Регулировка высоты оснастки: 120 mm
Нижняя площадь ползуна (Л/П+П/З) (тип I): 1000×720×110 mm
Нижняя площадь ползуна (тип II): 1250×720×110 mm
Макс. вес верхней матрицы: 1800 kg
Размер рабочего стола: 1650×880×180 mm
Давление воздуха: 0.6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты станка (Д×Ш×В): 1900×2850×4500 mm
Вместимость маточного амортизатора: 236 kN
Ход амортизатора: 125 mm
Эффективная площадь амортизатора: 550×535 mm²
Макс. значение крутящего момента: 18000 N·m
SKE1-260
Номинальная сила: 2600 kN
Ход номинальной силы: 7 mm
Ход ползуна: 250 mm
Макс. холостых ходов в минуту: 45 spm
Макс. высота оснастки: 450 mm
Регулировка высоты оснастки: 120 mm
Нижняя площадь ползуна (тип I): 920×700×100 mm
Нижняя площадь ползуна (тип II): 1250×700×100 mm
Макс. вес верхней матрицы: 1800 kg
Размер рабочего стола: 1500×840×180 mm
Давление воздуха: 0.6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты станка (Д×Ш×В): 1810×2560×4325 mm
Вместимость маточного амортизатора: 151 kN
Ход амортизатора: 120 mm
Эффективная площадь амортизатора: 540×455 mm²
Макс. значение крутящего момента: 14000 N·m
SKE1-200
Номинальная сила: 2000 kN
Ход номинальной силы: 6 mm
Ход ползуна: 200 mm
Макс. холостых ходов в минуту: 50 spm
Макс. высота оснастки: 460 mm
Регулировка высоты оснастки: 110 mm
Нижняя площадь ползуна (тип I): 850×630×90 mm
Нижняя площадь ползуна (тип II): 1130×630×90 mm
Макс. вес верхней матрицы: 1800 kg
Размер рабочего стола: 1400×820×160 mm
Давление воздуха: 0.6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты станка (Д×Ш×В): 1680×2420×4060 mm
Вместимость маточного амортизатора: 122 kN
Ход амортизатора: 110 mm
Эффективная площадь амортизатора: 540×395 mm²
Макс. значение крутящего момента: 12000 N·m
SKE1-160
Номинальная сила: 1600 kN
Ход номинальной силы: 6 mm
Ход ползуна: 200 mm
Макс. холостых ходов в минуту: 50 spm
Макс. высота оснастки: 460 mm
Регулировка высоты оснастки: 100 mm
Нижняя площадь ползуна (тип I): 700×550×90 mm
Нижняя площадь ползуна (тип II): 990×550×90 mm
Макс. вес верхней матрицы: 1800 kg
Размер рабочего стола: 1250×800×140 mm
Давление воздуха: 0.6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты станка (Д×Ш×В): 1400×2300×3800 mm
Вместимость маточного амортизатора: 100 kN
Ход амортизатора: 80 mm
Эффективная площадь амортизатора: 650×420 mm²
Макс. значение крутящего момента: 9000 N·m
SKE1-125
Номинальная сила: 1250 kN
Ход номинальной силы: 6 mm
Ход ползуна: 180 mm
Макс. холостых ходов в минуту: 60 spm
Макс. высота оснастки: 360 mm
Регулировка высоты оснастки: 80 mm
Нижняя площадь ползуна (тип I): 650×470×80 mm
Нижняя площадь ползуна (тип II): 910×470×80 mm
Макс. вес верхней матрицы: 800 kg
Размер рабочего стола: 1200×600×110 mm
Давление воздуха: 0.6 MPa
Точность пресса: Japan JIS 1st class 1
Габариты станка (Д×Ш×В): 1300×1900×3200 mm
Вместимость маточного амортизатора: 96 kN
Ход амортизатора: 90 mm
Эффективная площадь амортизатора: 420×345 mm²
Макс. значение крутящего момента: 6000 N·m
Технические характеристики
- Серия: SKE1
- Диапазон номинальных усилий (примерные модели): примерно от 450 kN до 3150 kN
- Привод: специализированный серводвигатель (низкие обороты, высокий крутящий момент) с программируемыми профилями движения
- Позиционирование/точность штамповки: автоматическая компенсация BDC < 0,01 mm
- Скорость ползуна: плавная регулировка; максимальные тактовые частоты по моделям
- Программируемые высота хода и последовательность движения для гибкого производства
- Тонкая регулировка маховиком для сокращения времени наладки штампа
