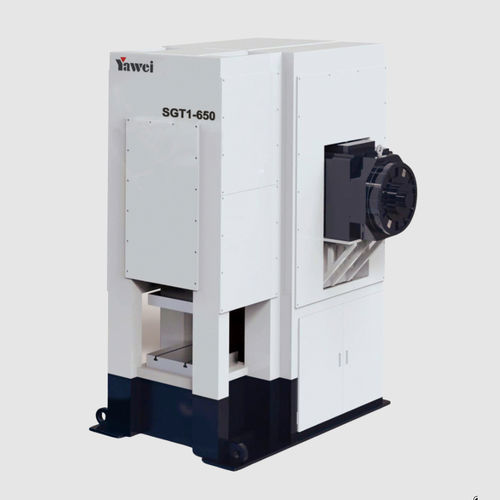

Механический пресс SGT1 series

для формовкиколенчатыйуниверсальный

Описание продукта

• Универсальная, стандартизированная и модульная конструкция для гибкой конфигурации и обслуживания
• Крупные узлы выполнены сварными из стали, с дефектоскопией сварных швов и отжигом для снятия напряжений
• Каркас высокой жесткости с жесткостью примерно 1/16000–1/20000
• Высокопроизводичная обработка с минимальными зазорами; точность соответствует специализированным стандартам
• Процесс шлифования зубьев типа «елочка» обеспечивает точность зубчатых передач уровня 6
• Система автоматической циркуляции тонкого масла
• Высокоточные направляющие четыре угла восемь граней, ультра-длинные для повышения точности позиционирования и повторяемости
• Высокочувствительное устройство защиты от перегрузки для защиты штампа при аномальных нагрузках
• Устройство поддержания давления с шарнирно-рычажным механизмом обеспечивает высокоточное штамповочное формование
• Опционально доступно трёхпозиционное подъёмное устройство для непрерывной обработки

Параметры изделия
SGT1-400
Номинальная сила: 4000 kN
Ход номинальной силы: 3 mm
Длина хода ползунка: 200 mm
Частота хода ползунка: 50 ходов/мин
Максимальная высота установки штампа: 450 mm
Регулировка высоты установки: 50 mm
Размеры рабочей плиты (лево-право): 700×500 mm
Размеры рабочей плиты (перед-зад): 700×600 mm
Нижний толкатель (выбрасывающая сила): 200 kN
Нижний толкатель (ход): 100 mm

SGT1-650
Номинальная сила: 6500 kN
Ход номинальной силы: 3 mm
Длина хода ползунка: 250 mm
Частота хода ползунка: 40 ходов/мин
Максимальная высота установки штампа: 550 mm
Регулировка высоты установки: 50 mm
Размеры рабочей плиты (лево-право): 800×750 mm
Размеры рабочей плиты (перед-зад): 800×750 mm
Нижний толкатель (выбрасывающая сила): 320 kN
Нижний толкатель (ход): 100 mm

SGT1-800
Номинальная сила: 8000 kN
Ход номинальной силы: 3 mm
Длина хода ползунка: 250 mm
Частота хода ползунка: 40 ходов/мин
Максимальная высота установки штампа: 650 mm
Регулировка высоты установки: 50 mm
Размеры рабочей плиты (лево-право): 950×900 mm
Размеры рабочей плиты (перед-зад): 950×900 mm
Нижний толкатель (выбрасывающая сила): 400 kN
Нижний толкатель (ход): 100 mm

SGT1-1000
Номинальная сила: 10000 kN
Ход номинальной силы: 3 mm
Длина хода ползунка: 280 mm
Частота хода ползунка: 40 ходов/мин
Максимальная высота установки штампа: 650 mm
Регулировка высоты установки: 50 mm
Размеры рабочей плиты (лево-право): 1000×900 mm
Размеры рабочей плиты (перед-зад): 1000×900 mm
Нижний толкатель (выбрасывающая сила): 500 kN
Нижний толкатель (ход): 110 mm

SGT1-1250
Номинальная сила: 12500 kN
Ход номинальной силы: 8 mm
Длина хода ползунка: 250 mm
Частота хода ползунка: 30 ходов/мин
Максимальная высота установки штампа: 680 mm
Регулировка высоты установки: 50 mm
Размеры рабочей плиты (лево-право): 1800×1600 mm
Размеры рабочей плиты (перед-зад): 1800×1600 mm
Нижний толкатель (выбрасывающая сила): 600 kN
Нижний толкатель (ход): 110 mm

SGT1-1600
Номинальная сила: 16000 kN
Ход номинальной силы: 8 mm
Длина хода ползунка: 230 mm
Частота хода ползунка: 30 ходов/мин
Максимальная высота установки штампа: 700 mm
Регулировка высоты установки: 50 mm
Размеры рабочей плиты (лево-право): 1800×1600 mm
Размеры рабочей плиты (перед-зад): 1800×1600 mm
Нижний толкатель (выбрасывающая сила): 650 kN
Нижний толкатель (ход): 110 mm

Характеристики / Технические данные

• Серия SGT1 с несколькими вариантами моделей (SGT1-400 — SGT1-1600)
• Крупные сварные стальные узлы с дефектоскопией и отжигом для снятия напряжений
• Высокая жесткость каркаса (≈1/16000–1/20000) для точного формования
• Шлифование зубьев «елочка» для высокой точности зубчатых передач (уровень 6)
• Система циркуляции тонкого масла для стабильной длительной эксплуатации
• Высокоточные направляющие и конструкция ультра-длинного направления для повышения точности позиционирования
• Защита от перегрузки для защиты пресс-штампа и оборудования при аномальных нагрузках
• Шарнирно-рычажное устройство удержания давления для обеспечения высокоточного формования
• Опция: трёхпозиционное подъёмное устройство для непрерывной обработки
• Модельные характеристики: номинальная сила, ход ползунка, длина хода, частота, высота установки штампа и её регулировка, размеры рабочей плиты, сила и ход нижнего выброса
