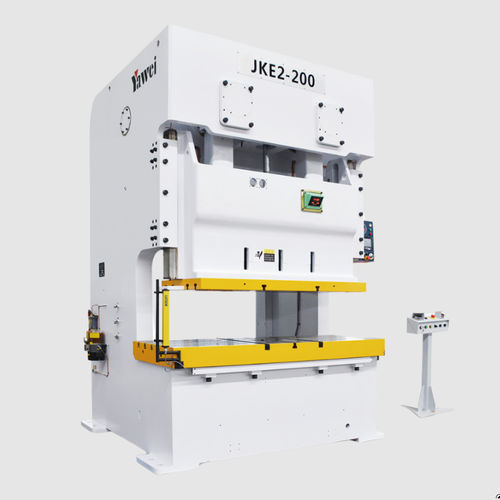

Механический пресс JKE2 series

для формовкидля листового металлас рамами

Описание продукта

• Серия JKE2: прессы с C-образной рамой и двойным кривошипом, обеспечивающие точность JIS уровня 1 по всей машине.
• Каркас из сварной стальной листовой стали высокой жесткости и удлинённые прямоугольные направляющие по шести граням для улучшенной точности позиционирования и штамповки.
• Два эксцентриковых вала вращаются в противоположных направлениях для компенсации боковых сил; высокая способность против смещения слева/справа; стабильная и тихая работа.
• Удобный человеко‑машинный интерфейс для простых настроек и управления; требуемое давление воздуха 0,6 MPa.

Параметры изделия - JKE2-315
Номинальная сила: 3150 kN
Ход номинальной силы: V 7 mm, H 3,5 mm
Ход ползуна: V 300 mm, H 170 mm
Удары в минуту: V 20–35 уд/мин, H 30–50 уд/мин
Макс. высота штампа: V 550 mm, H 615 mm
Регулировка высоты штампа: 120 mm
Верхний рабочий стол (Д×Ш×В): 2100 × 700 × 95 mm
Нижний рабочий стол (Д×Ш×В): 2750 × 900 × 190 mm
Мощность главного двигателя: 30 kW
Давление воздуха: 0,6 MPa
Точность пресса: Japan JIS уровень 1
Габариты станка (Д×Ш×В): 3010 × 2545 × 4689 mm
Площадь подушки штампа: 640 × 470 (2 группы) mm²

Параметры изделия - JKE2-260
Номинальная сила: 2600 kN
Ход номинальной силы: V 7 mm, H 3,5 mm
Ход ползуна: V 280 mm, H 170 mm
Удары в минуту: V 20–35 уд/мин, H 30–60 уд/мин
Макс. высота штампа: V 550 mm, H 605 mm
Регулировка высоты штампа: 120 mm
Верхний рабочий стол (Д×Ш×В): 2100 × 700 × 95 mm
Нижний рабочий стол (Д×Ш×В): 2700 × 900 × 710 mm
Мощность главного двигателя: 22 kW
Давление воздуха: 0,6 MPa
Точность пресса: Japan JIS уровень 1
Габариты станка (Д×Ш×В): 3000 × 2545 × 4304 mm
Площадь подушки штампа: 640 × 470 (2 группы) mm²

Параметры изделия - JKE2-200
Номинальная сила: 2000 kN
Ход номинальной силы: V 6 mm, H 3 mm
Ход ползуна: V 250 mm, H 150 mm
Удары в минуту: V 25–45 уд/мин, H 35–70 уд/мин
Макс. высота штампа: V 500 mm, H 550 mm
Регулировка высоты штампа: 120 mm
Верхний рабочий стол (Д×Ш×В): 1850 × 650 × 95 mm
Нижний рабочий стол (Д×Ш×В): 2400 × 840 × 170 mm
Мощность главного двигателя: 18,5 kW
Давление воздуха: 0,6 MPa
Точность пресса: Japan JIS уровень 1
Габариты станка (Д×Ш×В): 2620 × 2235 × 3849 mm
Площадь подушки штампа: 640 × 470 (2 группы) mm²

Параметры изделия - JKE2-160
Номинальная сила: 1600 kN
Ход номинальной силы: V 6 mm, H 3 mm
Ход ползуна: V 200 mm, H 130 mm
Удары в минуту: V 35–55 уд/мин, H 40–85 уд/мин
Макс. высота штампа: V 450 mm, H 485 mm
Регулировка высоты штампа: 100 mm
Верхний рабочий стол (Д×Ш×В): 1600 × 550 × 70 mm
Нижний рабочий стол (Д×Ш×В): 2000 × 760 × 150 mm
Мощность главного двигателя: 15 kW
Давление воздуха: 0,6 MPa
Точность пресса: Japan JIS уровень 1
Габариты станка (Д×Ш×В): 2200 × 1940 × 3709 mm
Площадь подушки штампа: 540 × 350 (2 группы) mm²

Параметры изделия - JKE2-110
Номинальная сила: 1100 kN
Ход номинальной силы: V 5 mm, H 3 mm
Ход ползуна: V 180 mm, H 110 mm
Удары в минуту: V 35–65 уд/мин, H 50–100 уд/мин
Макс. высота штампа: V 400 mm, H 435 mm
Регулировка высоты штампа: 100 mm
Верхний рабочий стол (Д×Ш×В): 1400 × 500 × 70 mm
Нижний рабочий стол (Д×Ш×В): 1800 × 650 × 130 mm
Мощность главного двигателя: 11 kW
Давление воздуха: 0,6 MPa
Точность пресса: Japan JIS уровень 1
Габариты станка (Д×Ш×В): 2000 × 1745 × 3059 mm
Площадь подушки штампа: 350 × 235 (2 группы) mm²

Особенности / Технические характеристики

• Серия: JKE2 (JKE2-110, -160, -200, -260, -315)
• Точность: JIS уровень 1 для всей машины
• Конструкция: высокопрочный сварной корпус; прямоугольные шестьгранные удлинённые направляющие
• Анти‑смещение: высокая устойчивость к боковым нагрузкам за счёт противоположной ротации двойных эксцентриков
• Управление: интуитивный человеко‑машинный интерфейс для настройки и обслуживания
• Давление воздуха: 0,6 MPa (все модели)
• Регулировка высоты матрицы: 100 mm или 120 mm в зависимости от модели
• Мощность главного двигателя: 11–30 kW в зависимости от модели
