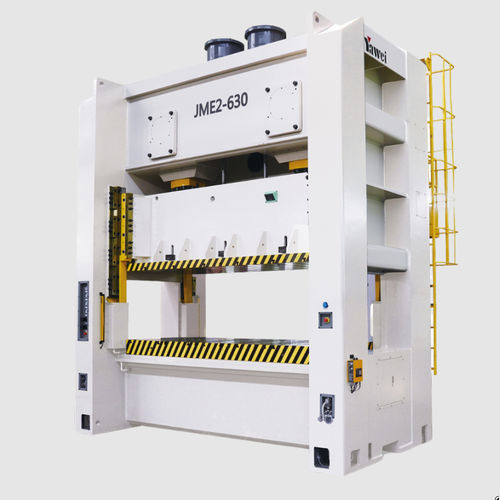

Механизированный пресс JME2 series

электрическийдля формовкидля тиснения

Описание продукта

• Обеспечивает точность уровня JIS 1 для всего станка.
• Корпус станка высокой жесткости, изготовленный из высококачественной сварной стальной пластины.
• Высокая устойчивость к боковым нагрузкам с левой и правой сторон.
• Компенсирует поперечные силы за счет обратного вращения двух эксцентриковых валов.
• Низкий уровень шума.
• Высокоточная прямоугольная шестигранная удлинённая направляющая.
• Удобный человеко-машинный интерфейс, обеспечивающий простое и удобное управление.

Технические характеристики Модель: JME2-630 Номинальная мощность: 6300 кН Ход при номинальной мощности: стандартная столешница (10 мм), увеличенная столешница (10 мм) Ход суппорта: стандартная столешница (300 мм), увеличенная столешница (300 мм) Число ходов в минуту: стандартная столешница (20–35 ходов/мин), большая столешница (20–35 ходов/мин) Максимальная высота установки штампа: стандартная столешница (600 мм), большая столешница (600 мм) Регулировка высоты штампа: 120 мм Площадь основания суппорта (Л/П + П/З): стандартная версия (2840 × 1100 мм), большая версия (3200 × 1100 мм) Размер рабочего стола (по горизонтали и вертикали): настольный вариант (3100 × 1200 мм), большой настольный вариант (3300 × 1200 мм) Проем в стойках (по вертикали и горизонтали): Рабочая поверхность (1000 × 700 мм), большая рабочая поверхность (1100 × 700 мм) Мощность главного двигателя: 75 кВт Давление воздуха: 0,6 МПа Точность пресса: Япония, JIS 1-й класс 1 Модель: JME2-500 Номинальная сила: 5000 кН Ход при номинальной силе: столешница (10 мм), большая столешница (10 мм) Ход суппорта: столешница (300 мм), большая столешница (300 мм) Число ходов в минуту: стандартная столешница (20–35 ходов/мин), большая столешница (20–25 ходов/мин) Максимальная высота установки штампа: стандартная столешница (600 мм), большая столешница (600 мм) Регулировка высоты штампа: 120 мм Площадь основания суппорта (Л/П + П/З): стандартная версия (2700 × 1100 мм), большая версия (3200 × 1100 мм) Размер рабочего стола (по горизонтали и вертикали): настольный (2900 × 1200 мм), большой настольный (3300 × 1200 мм) Проем в стойках (по вертикали и горизонтали): Рабочая поверхность (1000 × 700 мм), большая рабочая поверхность (1100 × 700 мм) Мощность главного двигателя: 55 кВт Давление воздуха: 0,6 МПа Точность пресса: Япония, JIS 1-й класс 1 Модель: JME2-400 Номинальная сила: 4000 кН Ход при номинальной силе: рабочая плита (7 мм), большая рабочая плита (10 мм) Ход суппорта: рабочая плита (300 мм), большая рабочая плита (300 мм) Число ходов в минуту: стандартная столешница (20–35 ходов/мин), большая столешница (15–25 ходов/мин) Максимальная высота установки штампа: стандартная столешница (550 мм), большая столешница (550 мм) Регулировка высоты штампа: 120 мм Площадь нижней части суппорта (по горизонтали и вертикали): настольный (2720 × 1000 мм), большой настольный (3100 × 1000 мм) Размер рабочего стола (по горизонтали и вертикали): Стандартная столешница (1600 × 750 мм), большая столешница (3300 × 1100 мм) Проем в стойках (вперед/назад + вверх/вниз): Стандартная столешница (600 × 400 мм), большая столешница (900 × 600 мм) Мощность главного двигателя: 37 кВт Давление воздуха: 0,6 МПа Точность прессования: Япония, JIS 1-й класс 1 Модель: JME2-315 Номинальная сила: 3150 кН Номинальный ход: V (7 мм), H (3 мм) Ход суппорта: V (300 мм), H (170 мм) Число ходов в минуту: V (20–35 ход/мин), H (30–50 ход/мин) Максимальная высота комплекта штампов: V (550 мм), H (450 мм) Регулировка высоты штампа: 120 мм Площадь дна суппорта (Л/П + П/З): 2450 × 900 мм Размеры рабочего стола (L/R+F/B): 2550*1000 мм Проем в стойках (F/B+U/D): 900*600 мм Мощность главного двигателя: 30 кВт Давление воздуха: 0,6 МПа Точность пресса: Япония, JIS 1-й класс 1 Модель: JME2-260 Номинальная сила: 2600 кН Номинальный ход: V (7 мм), H (3 мм) Ход суппорта: V (280 мм), H (170 мм) Число ходов в минуту: V (20–40 ход/мин), H (30–60 ход/мин) Максимальная высота комплекта штампов: V (550 мм), H (450 мм) Регулировка высоты штампа: 120 мм Площадь основания суппорта (Л/П + П/З): 2450 × 900 мм Размеры рабочего стола (L/R+F/B): 2550*1000 мм Проем между стойками (F/B+U/D): 900*600 мм Мощность главного двигателя: 30 кВт Давление воздуха: 0,6 МПа Точность прессования: Япония, JIS 1-й класс 1 Характеристики / технические данные

• Стандарт точности: Япония, JIS 1-й класс (точность прессования на уровне станка).
• Конструкция: Корпус станка из сварной стальной пластины высокой жёсткости.
• Направляющие: Высокоточные прямоугольные шестигранные удлинённые направляющие.
• Привод / балансировка: Двойные эксцентриковые валы с обратным вращением для компенсации поперечных сил и обеспечения высокой способности противостоять смещению влево/вправо.
• Управление: удобный человеко-машинный интерфейс для простого и удобного управления.
• Рабочая среда: требуемое давление воздуха 0,6 МПа (типичное для всех моделей).
• Доступные модели/технические характеристики: JME2-630, JME2-500, JME2-400, JME2-315, JME2-260 (см. параметры конкретных моделей выше).
