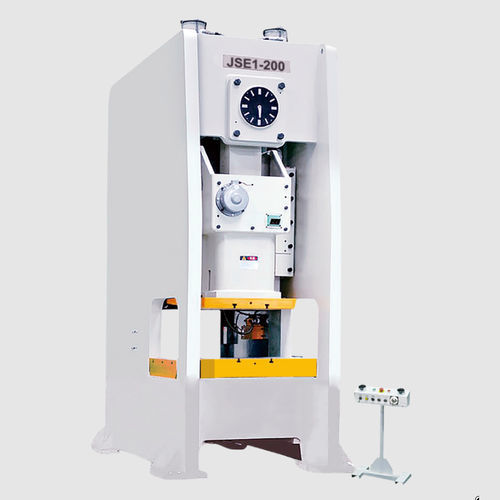

Механический пресс JSE1 series

для листового металлас рамамификсированный

Описание продукта

• Обеспечивает точность Japan JIS класс 1 для всей машины.
• Корпус из высокопрочной сварной стальной плиты.
• Комбинированный модуль сцепления и тормоза высокой производительности с низкой инерцией.
• Низкий уровень шума при работе.
• Небольшие изменения высоты штампа и малая динамическая смещение центра.
• Низкие суммарные зазоры.
• Фиксированные шестисторонние направляющие с блокировкой.
• Удобный интерфейс человек-машина для простой и комфортной эксплуатации.

Доступные модели

• JSE1-315
• JSE1-260
• JSE1-200
• JSE1-160
• JSE1-110

JSE1-315 - Ключевые параметры
Номинальная сила: 3150 kN
Ход при номинальной силе: 7 mm
Ход ползуна: 300 mm
Удары в минуту: 20–35 spm
Макс. высота пресс‑оснастки: 550 mm
Регулировка высоты пресс‑оснастки: 120 mm
Макс. вес верхней оснастки: 900 kg
Нижняя площадь ползуна (L/R+F/B): 1400*900*100 mm
Размер рабочего стола (L/R+F/B): 1600*1000*180 mm
Открытие между стойками (F/B+U/D): 1100*750 mm
Мощность главного двигателя: 30 kW
Давление воздуха: 0.6 Mpa
Точность пресса: Япония JIS класс 1
Габариты машины: 2308*2945*4525 mm
Ёмкость демпферной подушки: 60 kN
Ход демпферной подушки: 70 mm
Эффективная площадь подушки: 410*260 mm^2


JSE1-260 - Ключевые параметры
Номинальная сила: 2600 kN
Ход при номинальной силе: V(6 mm), H(4 mm)
Ход ползуна: V(250 mm), H(100 mm)
Удары в минуту: V(20–40 spm), H(40–75 spm)
Макс. высота пресс‑оснастки: V(500 mm), H(460 mm)
Регулировка высоты пресс‑оснастки: 120 mm
Макс. вес верхней оснастки: 800 kg
Нижняя площадь ползуна (L/R+F/B): 920*700*100 mm
Размер рабочего стола (L/R+F/B): V(1300*900*180 mm), H(1300*700*180 mm)
Открытие между стойками (F/B+U/D): V(950*660 mm), H(750*620 mm)
Мощность главного двигателя: 22 kW
Давление воздуха: 0.6 Mpa
Точность пресса: Япония JIS класс 1
Габариты машины: 1978*2755*4490 mm
Ёмкость демпферной подушки: 140 kN
Ход демпферной подушки: 100 mm
Эффективная площадь подушки: 700*470 mm^2


JSE1-200 - Ключевые параметры
Номинальная сила: 2000 kN
Ход при номинальной силе: V(6 mm), H(4 mm)
Ход ползуна: V(200 mm), H(150 mm)
Удары в минуту: V(20–45 spm), H(35–70 spm)
Макс. высота пресс‑оснастки: V(450 mm), H(410 mm)
Регулировка высоты пресс‑оснастки: 110 mm
Макс. вес верхней оснастки: 800 kg
Нижняя площадь ползуна (L/R+F/B): 850*650*90 mm
Размер рабочего стола (L/R+F/B): V(1150*850*160 mm), H(1150*650*160 mm)
Открытие между стойками (F/B+U/D): V(900*610 mm), H(700*570 mm)
Мощность главного двигателя: 15 kW
Давление воздуха: 0.6 Mpa
Точность пресса: Япония JIS класс 1
Габариты машины: 1788*2590*4010 mm
Ёмкость демпферной подушки: 140 kN
Ход демпферной подушки: 100 mm
Эффективная площадь подушки: 640*470 mm^2


JSE1-160 - Ключевые параметры
Номинальная сила: 1600 kN
Ход при номинальной силе: V(6 mm), H(4 mm)
Ход ползуна: V(200 mm), H(80 mm)
Удары в минуту: V(25–50 spm), H(50–100 spm)
Макс. высота пресс‑оснастки: V(450 mm), H(350 mm)
Регулировка высоты пресс‑оснастки: 100 mm
Макс. вес верхней оснастки: 700 kg
Нижняя площадь ползуна (L/R+F/B): 700*580*90 mm
Размер рабочего стола (L/R+F/B): V(1000*750*140 mm), H(1000*580*140 mm)
Открытие между стойками (F/B+U/D): V(800*560 mm), H(630*510 mm)
Мощность главного двигателя: 11 kW
Давление воздуха: 0.6 Mpa
Точность пресса: Япония JIS класс 1
Габариты машины: 1617*2290*3420 mm
Ёмкость демпферной подушки: 100 kN
Ход демпферной подушки: 80 mm
Эффективная площадь подушки: 540*350 mm^2


JSE1-110 - Ключевые параметры
Номинальная сила: 1100 kN
Ход при номинальной силе: V(5 mm), H(3 mm)
Ход ползуна: V(180 mm), H(110 mm)
Удары в минуту: V(30–65 spm), H(50–100 spm)
Макс. высота пресс‑оснастки: V(350 mm), H(320 mm)
Регулировка высоты пресс‑оснастки: 90 mm
Макс. вес верхней оснастки: 450 kg
Нижняя площадь ползуна (L/R+F/B): 650*520*80 mm
Размер рабочего стола (L/R+F/B): V(900*700*110 mm), H(900*520*110 mm)
Открытие между стойками (F/B+U/D): V(750*500 mm), H(570*470 mm)
Мощность главного двигателя: 7.5 kW
Давление воздуха: 0.6 Mpa
Точность пресса: Япония JIS класс 1
Габариты машины: 1488*2040*3125 mm
Ёмкость демпферной подушки: 80 kN
Ход демпферной подушки: 80 mm
Эффективная площадь подушки: 500*300 mm^2


Характеристики / Технические данные (сводка)

• Семейство моделей: серия JSE1
• Стандарт точности: Япония JIS класс 1
• Давление воздуха (стандарт): 0.6 Mpa
• Диапазон хода ползуна: 150 mm до 300 mm (в зависимости от модели)
• Диапазон мощности главного двигателя: 7.5 kW до 30 kW (в зависимости от модели)
• Диапазон ёмкости демпферной подушки: 60 kN до 151 kN (в зависимости от модели)
