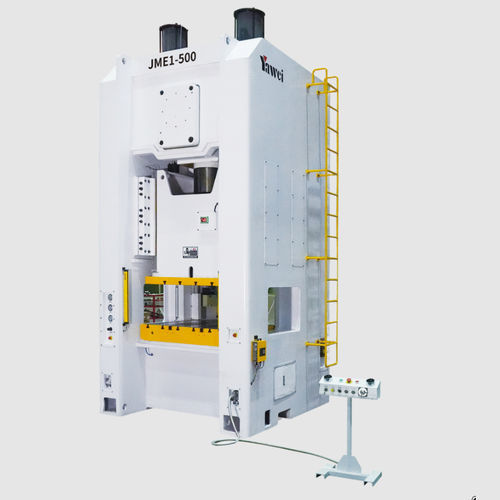

Механизированный пресс JME1 series

электромеханическийдля тисненияконтролируемый PLC

Обзор

• Точность пресса на уровне машины соответствует японскому стандарту JIS класс 1.
• Высокожесткая конструкция корпуса из сварных стальных плит.
• Низкий уровень шума и минимальная деформация при штамповке.
• Совместимость с многоосевыми приводами с переменной частотой и интеграция в линии автоматизации.
• Удобный человеко-машинный интерфейс (HMI) для простой эксплуатации.

Доступные модели

• JME1-630
• JME1-500
• JME1-400
• JME1-315
• JME1-260

Технические параметры
JME1-630
Номинальная сила: 6300 кН
Ход номинальной силы: 7 мм
Ход ползуна: 300 мм
Ходов в минуту: 20–30 spm
Макс. высота оснастки: 650 мм
Регулировка высоты оснастки: 150 мм
Площадь нижней поверхности ползуна (Л/П × П/З): 1400×900 мм
Размер рабочего стола (Л/П × П/З × толщина): 1500×1100×220 мм
Проём между колоннами (П/З × В/Н): 1000×600 мм
Мощность главного двигателя: 55 кВт
Давление воздуха: 0.6 МПа
Точность пресса: Japan JIS 1 класс 1


JME1-500
Номинальная сила: 5000 кН
Ход номинальной силы: 7 мм
Ход ползуна: 300 мм
Ходов в минуту: 20–35 spm
Макс. высота оснастки: 650 мм
Регулировка высоты оснастки: 150 мм
Площадь нижней поверхности ползуна (Л/П × П/З): 1400×900 мм
Размер рабочего стола (Л/П × П/З × толщина): 1500×1100×220 мм
Проём между колоннами (П/З × В/Н): 1000×600 мм
Мощность главного двигателя: 45 кВт
Давление воздуха: 0.6 МПа
Точность пресса: Japan JIS 1 класс 1


JME1-400
Номинальная сила: 4000 кН
Ход номинальной силы: 7 мм
Ход ползуна: 300 мм
Ходов в минуту: 20–40 spm
Макс. высота оснастки: 600 мм
Регулировка высоты оснастки: 150 мм
Площадь нижней поверхности ползуна (Л/П × П/З): 1400×900 мм
Размер рабочего стола (Л/П × П/З × толщина): 1500×1100×220 мм
Проём между колоннами (П/З × В/Н): 900×600 мм
Мощность главного двигателя: 37 кВт
Давление воздуха: 0.6 МПа
Точность пресса: Japan JIS 1 класс 1


JME1-315
Номинальная сила: 3150 кН
Ход номинальной силы: 7 мм
Ход ползуна: 250 мм
Ходов в минуту: 20–40 spm
Макс. высота оснастки: 550 мм
Регулировка высоты оснастки: 120 мм
Площадь нижней поверхности ползуна (Л/П × П/З): 1100×750 мм
Размер рабочего стола (Л/П × П/З × толщина): 1250×900×200 мм
Проём между колоннами (П/З × В/Н): 800×600 мм
Мощность главного двигателя: 30 кВт
Давление воздуха: 0.6 МПа
Точность пресса: Japan JIS 1 класс 1


JME1-260
Номинальная сила: 2600 кН
Ход номинальной силы: 7 мм
Ход ползуна: 250 мм
Ходов в минуту: 20–40 spm
Макс. высота оснастки: 550 мм
Регулировка высоты оснастки: 120 мм
Площадь нижней поверхности ползуна (Л/П × П/З): 1100×700 мм
Размер рабочего стола (Л/П × П/З × толщина): 1250×850×180 мм
Проём между колоннами (П/З × В/Н): 750×550 мм
Мощность главного двигателя: 22 кВт
Давление воздуха: 0.6 МПа
Точность пресса: Japan JIS 1 класс 1


Характеристики / технические спецификации

• Точность: соответствует Japan JIS класс 1 (уровень машины).
• Корпус: сварная конструкция из высокопрочной стальной пластины.
• Штамповочные характеристики: низкий уровень шума, минимальная деформация при штамповке.
• Привод/расширение: поддержка многоосных приводов с переменной частотой и интеграция в линии автоматизации.
• Эксплуатация: удобный HMI для эксплуатации и обслуживания на месте.
• Стандартное рабочее давление воздуха: 0.6 МПа.
